ASME B16.5 フランジのサイズと寸法

ANSI / ASME B16.5 フランジのサイズと寸法の仕様

一般的な：

ASME B16.5 規格は、パイプ フランジおよびフランジ付き継手、ブラインド フランジ、レジューシング フランジ、および関連するフランジ ボルト、フランジ ガスケット、およびフランジ ジョイントに限定されています。圧力クラス 150、300、400、600、900、1500、および 2500 のフランジをカバーします。サイズはメートル法および米国の慣用単位で NPS 1⁄2 から NPS 24 まで表示されます。

ASME/ANSI B16.5 は以下を提供します。

• ウェルドネックフランジ
• スリップオン フランジ-
• ソケットウェルドフランジ
• ブラインドフランジ
• ねじ付きフランジ
• 重ね継手フランジ

サイズ

NPS では、フランジまたはフランジ継手の公称サイズの指定です。 NPS と呼び径、国際規格の DN は以下の関係にあります。

NPS	DN
1⁄2	15
3⁄4	20
1	25
1 1⁄4	32
1 1⁄2	40
2	50
2 1⁄2	65
3	80
4	100

注: NPS が 4 以上の場合、関連する DN は DN=25 (NPS) です。



マーキング

• 名前：メーカー名または商標
• 材質: 鋳造または鍛造、材質規格 ASTM xxx。
• 圧力定格: (つまり、クラス 150、300、400、600、900、1500、または 2500)
• 適合性: ASME B16.5 またはその他の B16 規格。
• 温度: 温度が記載されている場合は、対応する圧力定格を示します。
• サイズ: NPS
• リングジョイントフランジ: R の文字とリング溝番号をマークする必要があります。
• 複数の材料マーキング: 複数の材料が使用される場合。



材料

• ASTM A105 鍛造炭素鋼フランジ用
• ASTM A350 鍛造炭素鋼、低合金鋼フランジ用
• ASTM A182 合金鋼フランジおよびステンレス鋼フランジ用
• ASTM A216 鋳造炭素鋼フランジ用
• ASTM A352、ASTM A217
• ASTM A515 Gr 70、65 (プレートフランジ用)
• ASTM A516 Gr 70、65 炭素鋼および低合金鋼板のフランジ用
• ASTM A203、A204
• ASTM A387 Gr 11、22、91 CL 2、合金鋼板フランジ用
• ASTM A240 グレード 304/L、316/L、ステンレス鋼板フランジ用



寸法

クラス 150 管フランジおよびフランジ付き継手

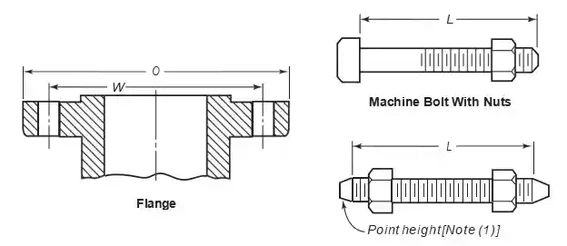

クラス 150 フランジ穴あけ用テンプレート

NPS	外径、O	掘削 (2), (3)				長さ の ボルト, L (4)
						スタッド ボルト (1)		機械 ボルト
		直径 の ボルト 丸、 W	直径 の ボルト 穴、 で.	番号 の ボルト	直径 の ボルト、 で.	1.5-mm 上げた 顔	指輪 ジョイント	1.5-mm 上げた 顔
1∕2	89	60.5	5∕8	4	1∕2	55	…	50
3∕4	99	69.8	5∕8	4	1∕2	65	…	50
1	108	79.2	5∕8	4	1∕2	65	75	55
1 1∕4	117	88.9	5∕8	4	1∕2	70	85	55
1 1∕2	127	98.6	5∕8	4	1∕2	70	85	65
2	152	120.6	3∕4	4	5∕8	85	95	70
2 1∕2	178	139.7	3∕4	4	5∕8	90	100	75
3	190	152.4	3∕4	4	5∕8	90	100	75
3 1∕2	216	177.8	3∕4	8	5∕8	90	100	75
4	229	190.5	3∕4	8	5∕8	90	100	75
5	254	215.9	7∕8	8	3∕4	95	110	85
6	279	241.3	7∕8	8	3∕4	100	115	85
8	343	298.4	7∕8	8	3∕4	110	120	90
10	406	362.0	1	12	7∕8	115	125	100
12	483	431.8	1	12	7∕8	120	135	100
14	533	476.2	1 1∕8	12	1	135	145	115
16	597	539.8	1 1∕8	16	1	135	145	115
18	635	577.8	1 1∕4	16	1 1∕8	145	160	125
20	698	635.0	1 1∕4	20	1 1∕8	160	170	140
22	749	692.2	1 3∕8	20	1 1∕4	170	185	150
24	813	749.3	1 3∕8	20	1 1∕4	170	185	150

注:

(a) 寸法はミリメートル単位です

(1) スタッドボルトの長さにはポイントの高さは含まれません。

(2)フランジボルト穴用。

(3) ザグリ加工用。

(4) 表に示されていないボルトの長さは、非必須の付録 C に従って決定される場合があります。

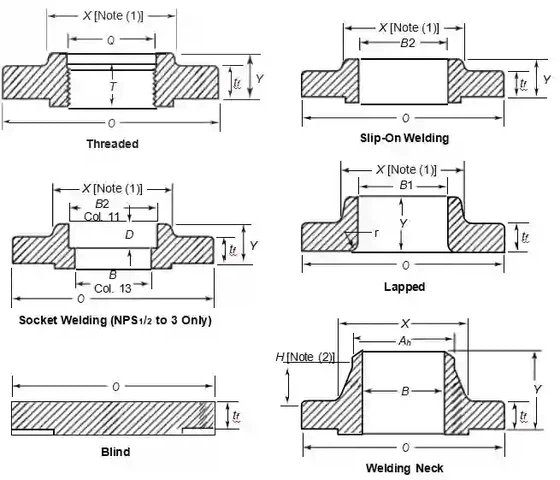

ASME B16.5 クラス 150 フランジの寸法

NPS	フランジ外径O	フランジの最小厚さ、tf (3) ～ (5)	最小厚さ重ね継手、tf	ハブの直径、X	ハブ径 WN、Ah (6)	ねじ込み/SW/SO、Y	ラップド、Y	溶接ネックY	最小ねじ長さねじ込み、T (7)	最小 SW/SO、B2	ミニマムラップ、B1	SW/SO、B (8)	コーナー半径、r	ソケットの深さ、D
1∕2	89	9.7	11.2	30	21.3	14	16	46	16	22.4	22.9	15.7	3	10
3∕4	99	11.2	12.7	38	26.7	14	16	51	16	27.7	28.2	20.8	3	11
1	108	12.7	14.2	49	33.5	16	18	54	18	34.5	35.1	26.7	3	13
11∕4	117	14.2	15.7	59	42.2	19	21	56	21	43.2	43.7	35.1	5	14
11∕2	127	15.9	17.5	65	48.3	21	22	60	22	49.5	50	40.9	6	16
2	152	17.5	19	78	60.5	24	25	62	25	61.9	62.5	52.6	8	18
21∕2	178	20.6	22.4	90	73.2	27	28	68	28	74.7	75.4	62.7	8	19
3	190	22.4	23.9	108	88.9	28	30	68	30	90.7	91.4	78	10	21
31∕2	216	22.4	23.9	122	101.6	30	32	70	32	103.4	104.1	90.2	10	…
4	229	22.4	23.9	135	114.3	32	33	75	33	116.1	116.8	102.4	11	…
5	254	22.4	23.9	164	141.2	35	37	87	37	143.8	144.5	128.3	11	…
6	279	23.9	25.4	192	168.4	38	40	87	40	170.7	171.4	154.2	13	…
8	343	26.9	28.4	246	219.2	43	44	100	44	221.5	222.2	202.7	13	…
10	406	28.4	30.2	305	273	48	49	100	49	276.4	277.4	254.5	13	…
12	483	30.2	31.8	365	323.8	54	56	113	56	327.2	328.2	304.8	13	…
14	533	33.3	35.1	400	355.6	56	79	125	57	359.2	360.2	(9)	13	…
16	597	35.1	36.6	457	406.4	62	87	125	64	410.5	411.2	(9)	13	…
18	635	38.1	39.6	505	457.2	67	97	138	68	461.8	462.3	(9)	13	…
20	698	41.1	42.9	559	508	71	103	143	73	513.1	514.4	(9)	13	…
22	749	44.4	46	610	558.8	78	108	148	…	564.4	565.2	(9)	13	…
24	813	46	47.8	663	609.6	81	111	151	83	616	616	(9)	13	…

注:

寸法はミリメートル単位です。

(1) この寸法は、ストレートまたはテーパー状のハブの大端用です。ねじ込みフランジ、スリップオン-、ソケット溶接-、ラップ仕上げフランジでは、テーパーは 7 度を超えてはなりません。この寸法は、ハブのテーパーとフランジの背面との間の交差点の直径として定義されます。

(2) 最小ハブ高さ、H、2(Y-tf)/3.

(3) これらのルーズ フランジの最小厚さは、NPS 31/2 以下のサイズで、表 9 のフランジ継手の厚さよりわずかに大きく、継手の本体と一体に鋳造することによって強化されています。

(4) これらのフランジには平面が付いている場合があります。平らな顔はおそらくフルtf 厚さプラス2mm相当の寸法tf フェース高さを上げた状態での厚さの寸法。

(5) 図示のフランジ寸法は、通常の 1.5 mm の上げ面 (ラップ仕上げを除く) を備えたものです。他の面の要件については、図 6 を参照してください。

(6)溶接端面取り用。

(7) ねじ付きフランジのねじ用。

(8) 列 13 の寸法は、標準壁パイプ用の ASME B36.10M に規定されているパイプの内径に対応します。標準壁の厚さは、NPS 10 以下のサイズではスケジュール 40 と同じです。 . 7.5.2 項の許容差が適用されます。購入者が別途指定しない限り、これらの内径サイズが提供されます。

(9) 購入者が指定するものとします。



クラス 300 管フランジ、およびフランジ付き継手

テンプレート のために 掘削 クラス 300 フランジ

公称 パイプ サイズ、 NPS	外 直径 の フランジ、 O		掘削 (2), (3)			長さ の ボルト, L (4)
						スタッド ボルト (1)		機械 ボルト
		直径 の ボルト 丸、 W	直径 の ボルト 穴、 で.	番号 の ボルト	直径 の ボルト、 で.	1.5-mm 上げた 顔	指輪 ジョイント	1.5-mm 上げた 顔
1∕2	95	66.5	5∕8	4	1∕2	65	75	55
3∕4	117	82.6	3∕4	4	5∕8	75	90	65
1	124	88.9	3∕4	4	5∕8	75	90	65
1 1∕4	133	98.6	3∕4	4	5∕8	85	95	70
1 1∕2	155	114.3	7∕8	4	3∕4	90	100	75
2	165	127.0	3∕4	8	5∕8	90	100	75
2 1∕2	190	149.4	7∕8	8	3∕4	100	115	85
3	210	168.1	7∕8	8	3∕4	110	120	90
3 1∕2	229	184.2	7∕8	8	3∕4	110	125	95
4	254	200.2	7∕8	8	3∕4	115	125	95
5	279	235.0	7∕8	8	3∕4	120	135	110
6	318	269.7	7∕8	12	3∕4	120	140	110
8	381	330.2	1	12	7∕8	140	150	120
10	444	387.4	1 1∕8	16	1	160	170	140
12	521	450.8	1 1∕4	16	1 1∕8	170	185	145
14	584	514.4	1 1∕4	20	1 1∕8	180	190	160
16	648	571.5	1 3∕8	20	1 1∕4	190	205	165
18	711	628.6	1 3∕8	24	1 1∕4	195	210	170
20	775	685.8	1 3∕8	24	1 1∕4	205	220	185
22	838	743.0	1 5∕8	24	1 1∕2	230	255	205
24	914	812.8	1 5∕8	24	1 1∕2	230	255	205

注:

寸法はミリメートル単位です。

(1) スタッドボルトの長さにはポイントの高さは含まれません。

(2)フランジボルト穴用。

(3) ザグリ加工用。

(4) 表に示されていないボルトの長さは、非必須の付録 C に従って決定される場合があります。



ASME B16.5 クラス 300 の寸法フランジ

NPS	フランジ外径O	フランジの最小厚さ、tf (3) ～ (5)	最小厚さ重ね継手、tf	ハブの直径、X	ハブ径 WN、Ah (5)	ねじ込み/SW/SO、Y	ラップド、Y	溶接ネックY	最小ねじ長さねじ込み、T (6)	最小 SW/SO、B2	ミニマムラップ、B1	SW/SO、B (7)	コーナー半径、r	最小ザグリ-ネジ山Q	ソケットの深さ、D
1∕2	95	12.7	14.2	38	21.3	21	22	51	16	22.4	22.9	15.7	3	23.6	10
3∕4	117	14.2	15.7	48	26.7	24	25	56	16	27.7	28.2	20.8	3	29	11
1	124	15.7	17.5	54	33.5	25	27	60	18	34.5	35.1	26.7	3	35.8	13
11∕4	133	17.5	19	64	42.2	25	27	64	21	43.2	43.7	35.1	5	44.4	14
11∕2	155	19	20.6	70	48.3	29	30	67	22	49.5	50	40.9	6	50.3	16
2	165	20.6	22.4	84	60.5	32	33	68	28	62	62.5	52.6	8	63.5	17
21∕2	190	23.9	25.4	100	73.2	37	38	75	32	74.7	75.4	62.7	8	76.2	19
3	210	26.9	28.4	117	88.9	41	43	78	32	90.7	91.4	78	10	92.2	21
31∕2	229	28.4	30.2	133	101.6	43	44	80	37	103.4	104.1	90.2	10	104.9	…
4	254	30.2	31.8	146	114.3	46	48	84	37	116.1	116.8	102.4	11	117.6	…
5	279	33.3	35.1	178	141.2	49	51	97	43	143.8	144.5	128.3	11	144.5	…
6	318	35.1	36.6	206	168.4	51	52	97	46	170.7	171.4	154.2	13	171.4	…
8	381	39.6	41.1	260	219.2	60	62	110	51	221.5	222.2	202.7	13	222.2	…
10	444	46	47.8	321	273	65	95	116	56	276.4	277.4	254.5	13	276.4	…
12	521	49.3	50.8	375	323.8	72	102	129	60	327.2	328.2	304.8	13	328.7	…
14	584	52.3	53.8	425	355.6	75	111	141	64	359.2	360.2	(8)	13	360.4	…
16	648	55.6	57.2	483	406.4	81	121	145	68	410.5	411.2	(8)	13	411.2	…
18	711	58.7	60.5	533	457.2	87	130	157	70	461.8	462.3	(8)	13	462	…
20	775	62	63.5	587	508	94	140	161	73	513.1	514.4	(8)	13	512.8	…
22	838	65	66.5	641	558.8	100	145	164	…	564.4	565.2	(8)	13	…	…
24	914	68.3	68.8	702	609.6	105	152	167	83	616	616	(8)	13	614.4	…

注:

寸法はミリメートル単位です。

(1) この寸法はハブの大端部のもので、ストレートまたはテーパーが付いている場合があります。ねじ込みフランジ、スリップオン-、ソケット-溶接、およびラップ仕上げのフランジでは、テーパーは 7 度を超えてはなりません。この寸法は、ハブのテーパーとフランジの背面との交差点の直径として定義されます。

(2) 最小ハブ高さ、H、2(Y-tf)/3.

(3) これらのフランジには平面が付いている場合があります。平らな顔はおそらくフルtf 寸法厚さ＋1.5mm相当tf フェース高さを上げた状態での厚さの寸法。

(4) 図示のフランジ寸法は、通常の 1.5 mm の上げ面 (ラップ仕上げを除く) を備えたものです。他の面材の要件に合わせて。

(5)溶接端面取り用。

(6) ねじ付きフランジのねじ用。

(7) 列 13 の寸法は、標準壁パイプ用の ASMEB36.10M に規定されているパイプの内径に対応します。標準の壁寸法は、NPS 10 以下のサイズではスケジュール 40 と同じです。公差。購入者が別途指定しない限り、これらの内径サイズが提供されます。

(8) 購入者が指定するものとします。



クラス 400 管フランジ穴あけ用テンプレート

注:

寸法はミリメートル単位です

(1) スタッドボルトの長さにはポイントの高さは含まれません。

(2)フランジボルト穴用。

(3) ザグリ加工用。

(4) 表に示されていないボルトの長さは、非必須の付録 C に従って決定される場合があります。

(5) このサイズではクラス 600 の寸法を使用します。



ASME B16.5 寸法 の クラス 400 フランジ

NPS	フランジ外径O	最小厚さ重ね継手、tf	ハブの直径、X	ハブ径 WN、Ah (3)	ねじ込み/SO、Y	ラップド、Y	溶接ネックY	最小ねじ長さねじ込み、T (4)	最小SO、B2	ミニマムラップ、B1	WN、B	コーナー半径、r	最小ザグリ-ネジ山Q
1∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
3∕4	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
1	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
11∕4	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
11∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
21∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
3	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
31∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
4	254	35.1	146	114.3	51	51	89	37	116.1	116.8	(6)	11	117.6
5	279	38.1	178	141.2	54	54	102	43	143.8	144.5	(6)	11	144.5
6	318	41.1	206	168.4	57	57	103	46	170.7	171.4	(6)	13	171.4
8	381	47.8	260	219.2	68	68	117	51	221.5	222.2	(6)	13	222.2
10	444	53.8	321	273	73	102	124	56	276.4	277.4	(6)	13	276.4
12	521	57.2	375	323.8	79	108	137	60	327.2	328.2	(6)	13	328.7
14	584	60.5	425	355.6	84	117	149	64	359.2	360.2	(6)	13	360.4
16	648	63.5	483	406.4	94	127	152	68	410.5	411.2	(6)	13	411.2
18	711	66.5	533	457.2	99	137	165	70	461.8	462.3	(6)	13	462
20	775	69.8	587	508	102	146	168	73	513.1	514.4	(6)	13	512.8
22	838	73.2	641	558.8	108	152	171	…	564.4	565.2	(6)	13	…
24	914	76.2	702	609.6	114	159	175	83	616.0	616.0	(6)	13	614.4

注:

(a) 寸法はミリメートル単位です

(1) この寸法はハブの大端部のもので、ストレートまたはテーパーが付いている場合があります。ねじ込みフランジ、スリップオン-、ソケット-溶接、およびラップ仕上げのフランジでは、テーパーは 7 度を超えてはなりません。この寸法は、ハブのテーパーとフランジの背面との交差点の直径として定義されます。

(2) 最小ハブ高さ、H、2(Y-tf)/3.

(3)溶接端面取り用。

(4) ねじ付きフランジのねじ用。

(5) このサイズではクラス 600 の寸法を使用します。

(6) 購入者が指定するものとします。



テンプレート のために 掘削 クラス 600 パイプ フランジ そして フランジ付き フィットひずみ

公称 パイプ サイズ、 NPS	外 直径 の フランジ、 O	掘削 (2), (3)				長さ の ボルト, L (1), (4)
		直径 の ボルト 丸、 W	直径 の ボルト 穴、 で.	番号 の ボルト	直径 の ボルト、 で.	6.4-mm 上げた 顔	男 そして 女性/ 舌 そして 溝	指輪 ジョイント
1∕2	95	66.5	5∕8	4	1∕2	75	70	75
3∕4	117	82.6	3∕4	4	5∕8	90	85	90
1	124	88.9	3∕4	4	5∕8	90	85	90
1 1∕4	133	98.6	3∕4	4	5∕8	95	90	95
1 1∕2	155	114.3	7∕8	4	3∕4	110	100	110
2	165	127.0	3∕4	8	5∕8	110	100	110
2 1∕2	190	149.4	7∕8	8	3∕4	120	115	120
3	210	168.1	7∕8	8	3∕4	125	120	125
3 1∕2	229	184.2	1	8	7∕8	140	135	140
4	273	215.9	1	8	7∕8	145	140	145
5	330	266.7	1 1∕8	8	1	165	160	165
6	356	292.1	1 1∕8	12	1	170	165	170
8	419	349.2	1 1∕4	12	1 1∕8	190	185	195
10	508	431.8	1 3∕8	16	1 1∕4	215	210	215
12	559	489.0	1 3∕8	20	1 1∕4	220	215	220
14	603	527.0	1 1∕2	20	1 3∕8	235	230	235
16	686	603.2	1 5∕8	20	1 1∕2	255	250	255
18	743	654.0	1 3∕4	20	1 5∕8	275	265	275
20	813	723.9	1 3∕4	24	1 5∕8	285	280	290
22	870	777.7	1 7∕8	24	1 3∕4	305	…	310
24	940	838.2	2	24	1 7∕8	330	325	335

注:

(a) 寸法はミリメートル単位です

(1) スタッドボルトの長さにはポイントの高さは含まれません。

(2)フランジボルト穴用。

(3) ザグリ加工用。

(4) 表に示されていないボルトの長さは、非必須の付録 C に従う場合があります。



ASME B16.5 寸法 の クラス 600 フランジ

NPS	フランジ外径O	フランジの最小厚さ、tf	ハブの直径、X	ハブ径 WN、Ah (3)	ねじ込み/SW/SO、Y	ラップド、Y	溶接ネックY	最小ねじ長さねじ込み、T (4)	最小 SW/SO、B2	ミニマムラップ、B1	SW/SO、B	コーナー半径、r	最小ザグリ-ネジ山Q	ソケットの深さ、D
1∕2	95	14.2	38	21.3	22	22	52	16	22.4	22.9	(5)	3	23.6	10
3∕4	117	15.7	48	26.7	25	25	57	16	27.7	28.2	(5)	3	29	11
1	124	17.5	54	33.5	27	27	62	18	34.5	35.1	(5)	3	35.8	13
11∕4	133	20.6	64	42.2	28	28	67	21	43.2	43.7	(5)	5	44.4	14
11∕2	155	22.4	70	48.3	32	32	70	22	49.5	50	(5)	6	50.5	16
2	165	25.4	84	60.5	37	37	73	28	62	62.5	(5)	8	63.5	18
21∕2	190	28.4	100	73.2	41	41	79	32	74.7	75.4	(5)	8	76.2	19
3	210	31.8	117	88.9	46	46	83	35	90.7	91.4	(5)	10	92.2	21
31∕2	229	35.1	133	101.6	49	49	86	40	103.4	104.1	(5)	10	104.9	…
4	273	38.1	152	114.3	54	54	102	41	116.1	116.8	(5)	11	117.6	…
5	330	44.4	189	141.2	60	60	114	48	143.8	144.5	(5)	11	144.5	…
6	356	47.8	222	168.4	67	67	117	51	170.7	171.4	(5)	13	171.4	…
8	419	55.6	273	219.2	76	76	133	57	221.5	222.2	(5)	13	222.2	…
10	508	63.5	343	273	86	111	152	65	276.2	277.4	(5)	13	276.4	…
12	559	66.5	400	323.8	92	117	155	70	327	328.2	(5)	13	328.7	…
14	603	69.8	432	355.6	94	127	165	73	359.2	360.2	(5)	13	360.4	…
16	686	76.2	495	406.4	106	140	178	78	410.5	411.2	(5)	13	411.2	…
18	743	82.6	546	457.2	117	152	184	79	461.8	462.3	(5)	13	462	…
20	813	88.9	610	508	127	165	190	83	513.1	514.4	(5)	13	512.8	…
22	870	95.2	663	558.8	133	175	197	…	564.4	565.2	(5)	13	…	…
24	940	101.6	718	609.6	140	184	203	92	616	616	(5)	13	614.4	…



一般的な注意事項:

(a) 寸法はミリメートル単位です。

(1) この寸法はハブの大端部のもので、ストレートまたはテーパーが付いている場合があります。ねじ込みフランジ、スリップオン-、ソケット-溶接、およびラップ仕上げのフランジでは、テーパーは 7 度を超えてはなりません。この寸法は、ハブのテーパーとフランジの背面との交差点の直径として定義されます。

(2) 最小ハブ高さ、H、2(Y-tf)/3.

(3)溶接端面取り用。

(4) ねじ付きフランジのねじ用。

(5) 購入者が指定するもの



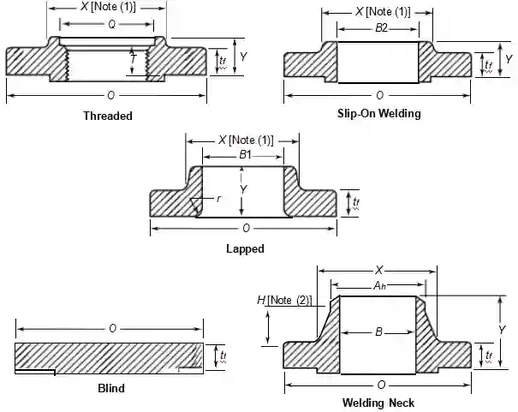

テンプレート のために 掘削 クラス 900 パイプ フランジ そして フランジ付き フィットひずみ

公称 パイプ サイズ、 NPS	外 直径 の フランジ、 O	掘削 (2), (3)				長さ の ボルト, L (1), (4)
		直径 の ボルト 丸、 W	直径 の ボルト 穴、 で.	番号 の ボルト	の直径 ボルト、 で。	6.4-mm 上げた 顔	男 そして 女性/ 舌 そして 溝	指輪 ジョイント
1∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
3∕4	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
1	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
1 1∕4	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
1 1∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
2 1∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
3	241	190.5	1	8	7∕8	145	140	145
4	292	235.0	1 1∕4	8	1 1∕8	170	165	170
5	349	279.4	1 3∕8	8	1 1∕4	190	185	190
6	381	317.5	1 1∕4	12	1 1∕8	190	185	195
8	470	393.7	1 1∕2	12	1 3∕8	220	215	220
10	546	469.9	1 1∕2	16	1 3∕8	235	230	235
12	610	533.4	1 1∕2	20	1 3∕8	255	250	255
14	641	558.8	1 5∕8	20	1 1∕2	275	265	280
16	705	616.0	1 3∕4	20	1 5∕8	285	280	290
18	787	685.8	2	20	1 7∕8	325	320	335
20	857	749.3	2 1∕8	20	2	350	345	360
24	1,041	901.7	2 5∕8	20	2 1∕2	440	430	455

注:

(a) 寸法はミリメートル単位です

(1) スタッドボルトの長さにはポイントの高さは含まれません。

(2)フランジボルト穴用。

(3) ザグリ加工用。

(4) 表に示されていないボルトの長さは、非必須の付録 C に従って決定される場合があります。

(5) このサイズはクラス 1500 の寸法を使用します。



ASME B16.5 寸法 の クラス 900 フランジ

NPS	フランジ外径O	フランジの最小厚さ、tf	ハブの直径、X	ハブ径 WN、Ah (3)	ねじ込み/SO、Y	ラップド、Y	溶接ネックY	最小ねじ長さねじ込み、T (4)	最小SO、B2	ミニマムラップ、B1	WN、B	コーナー半径、r	最小ザグリ-ネジ山Q
1∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
3∕4	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
1	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
11∕4	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
11∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
21∕2	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)	(5)
3	241	38.1	127	88.9	54	54	102	41	90.7	91.4	(6)	10	92.2
4	292	44.5	159	114.3	70	70	114	48	116.1	116.8	(6)	11	117.6
5	349	50.8	190	141.2	79	79	127	54	143.8	144.5	(6)	11	144.5
6	381	55.6	235	168.4	86	86	140	57	170.7	171.4	(6)	13	171.4
8	470	63.5	298	219.2	102	114	162	64	221.5	222.2	(6)	13	222.2
10	546	69.8	368	273	108	127	184	71	276.4	277.4	(6)	13	276.4
12	610	79.2	419	323.8	117	143	200	76	327.2	328.2	(6)	13	328.7
14	641	85.9	451	355.6	130	155	213	83	359.2	360.2	(6)	13	360.4
16	705	88.9	508	406.4	133	165	216	86	410.5	411.2	(6)	13	411.2
18	787	101.6	565	457.2	152	190	229	89	461.8	462.3	(6)	13	462
20	857	108	622	508	159	210	248	92	513.1	514.4	(6)	13	512.8
24	1041	139.7	749	609.6	203	267	292	102	616	616	(6)	13	614.4

注:

寸法はミリメートル単位です。

(1) この寸法はハブの大端部のもので、ストレートまたはテーパーが付いている場合があります。ねじ込みフランジ、スリップオン-、ソケット-溶接、およびラップ仕上げのフランジでは、テーパーは 7 度を超えてはなりません。この寸法は、ハブのテーパーとフランジの背面との交差点の直径として定義されます。

(2) 最小ハブ高さ、H、2(Y-tf)/3.

(3) 溶接端面取り用

(4) ねじ付きフランジのねじ用

注: (続き)

(5) このサイズはクラス 1500 の寸法を使用します。

(6) 購入者が指定するものとします。



テンプレート のために 掘削 クラス 1500 パイプ フランジ

公称 パイプ サイズ、 NPS	外 直径 の フランジ、 O	掘削 (2), (3)				長さ の ボルト, L (1), (4)
		直径 の ボルト 丸、 W	直径 ボルトの 穴	ヌンベr の で。 ボルト	直径 の ボルト、 で.	6.4-mm 上げた 顔	男 そして 女性/ 舌 そして 溝	指輪 ジョイント
1∕2	121	82.6	7∕8	4	3∕4	110	100	110
3∕4	130	88.9	7∕8	4	3∕4	115	110	115
1	149	101.6	1	4	7∕8	125	120	125
1 1∕4	159	111.1	1	4	7∕8	125	120	125
1 1∕2	178	124.0	1 1∕8	4	1	140	135	140
2	216	165.1	1	8	7∕8	145	140	145
2 1∕2	244	190.5	1 1∕8	8	1	160	150	160
3	267	203.2	1 1∕4	8	1 1∕8	180	170	180
4	311	241.3	1 3∕8	8	1 1∕4	195	190	195
5	375	292.1	1 5∕8	8	1 1∕2	250	240	250
6	394	317.5	1 1∕2	12	1 3∕8	260	255	265
8	483	393.7	1 3∕4	12	1 5∕8	290	285	300
10	584	482.6	2	12	1 7∕8	335	330	345
12	673	571.5	2 1∕8	16	2	375	370	385
14	749	635.0	2 3∕8	16	2 1∕4	405	400	425
16	826	704.8	2 5∕8	16	2 1∕2	445	440	470
18	914	774.7	2 7∕8	16	2 3∕4	495	490	525
20	984	831.8	3 1∕8	16	3	540	535	565
24	1 168	990.6	3 5∕8	16	3 1∕2	615	610	650

注:

寸法はミリメートル単位です

(1) スタッドボルトの長さにはポイントの高さは含まれません。

(2)フランジボルト穴用。

(3) ザグリ加工用。

(4) 表に示されていないボルトの長さは、非必須の付録 C に従って決定される場合があります。

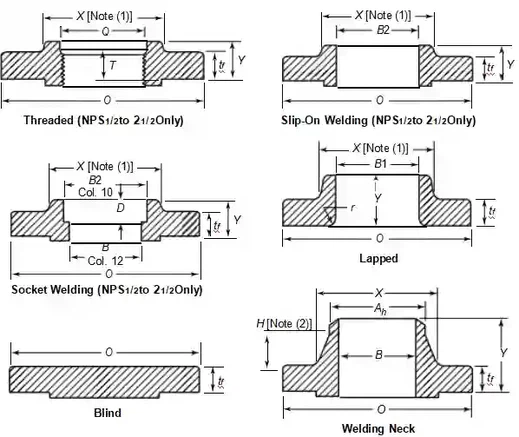

ASME B16.5 寸法 の クラス 1500 フランジ

NPS	フランジ外径O	フランジの最小厚さ、tf	ハブの直径、X	ハブ径 WN、Ah (3)	ねじ込み/SW/SO、Y	ラップド、Y	溶接ネックY	最小ねじ長さねじ込み、T (4)	最小 SW/SO、B2	ミニマムラップ、B1	SW/SO、B	コーナー半径、r	最小ザグリ-ネジ山Q	ソケットの深さ、D
1∕2	121	22.4	38	21.3	32	32	60	22	22.4	22.9	(5)	3	23.6	10
3∕4	130	25.4	44	26.7	35	35	70	25	27.7	28.2	(5)	3	29	11
1	149	28.4	52	33.5	41	41	73	28	34.5	35.4	(5)	3	35.8	13
11∕4	159	28.4	64	42.2	41	41	73	30	43.2	43.7	(5)	5	44.4	14
11∕2	178	31.8	70	48.3	44	44	83	32	49.5	50	(5)	6	50.5	16
2	216	38.1	105	60.5	57	57	102	38	62	62.5	(5)	8	63.5	18
21∕2	244	41.1	124	73.2	64	64	105	48	74.7	75.4	(5)	8	76.2	19
3	267	47.8	133	88.9	…	73	117	…	…	91.4	(5)	10	…	…
4	311	53.8	162	114.3	…	90	124	…	…	116.8	(5)	11	…	…
5	375	73.2	197	141.2	…	105	155	…	…	144.5	(5)	11	…	…
6	394	82.6	229	168.4	…	119	171	…	…	171.4	(5)	13	…	…
8	483	91.9	292	219.2	…	143	213	…	…	222.2	(5)	13	…	…
10	584	108	368	273	…	178	254	…	…	277.4	(5)	13	…	…
12	673	124	451	323.8	…	219	282	…	…	328.2	(5)	13	…	…
14	749	133.4	495	355.6	…	241	298	…	…	360.2	(5)	13	…	…
16	826	146	552	406.4	…	260	311	…	…	411.2	(5)	13	…	…
18	914	162.1	597	457.2	…	276	327	…	…	462.3	(5)	13	…	…
20	984	177.8	641	508	…	292	356	…	…	514.4	(5)	13	…	…
24	1 168	203.2	762	609.6	…	330	406	…	…	616	(5)	13	…	…

注:

寸法はミリメートル単位です。

(1) この寸法はハブの大端部のもので、ストレートまたはテーパーが付いている場合があります。ねじ込みフランジ、スリップオン-、ソケット-溶接、およびラップ仕上げのフランジでは、テーパーは 7 度を超えてはなりません。この寸法は、ハブのテーパーとフランジの背面との交差点の直径として定義されます。

(2) 最小ハブ高さ、H、2(Y-tf)/3.

(3)溶接端面取り用。

(4) ねじ付きフランジのねじ用。

(5) 購入者が指定するものとします。



テンプレート のために 掘削 クラス 2500 パイプ フランジ

公称 パイプ サイズ、 NPS	外 直径 の フランジ、 O	掘削 (2), (3)				長さ の ボルト, L (1), (4)
		直径 の ボルト 丸、 W	直径 ボルトの 穴	番号 の で. ボルト	直径 の ボルト、 で.	6.4-mm 上げた 顔	男 そして 女性/ 舌 そして 溝	指輪 ジョイント
1∕2	133	88.9	7∕8	4	3∕4	120	115	120
3∕4	140	95.2	7∕8	4	3∕4	125	120	125
1	159	108.0	1	4	7∕8	140	135	140
1 1∕4	184	130.0	1 1∕8	4	1	150	145	150
1 1∕2	203	146.0	1 1∕4	4	1 1∕8	170	165	170
2	235	171.4	1 1∕8	8	1	180	170	180
2 1∕2	267	196.8	1 1∕4	8	1 1∕8	195	190	205
3	305	228.6	1 3∕8	8	1 1∕4	220	215	230
4	356	273.0	1 5∕8	8	1 1∕2	255	250	260
5	419	323.8	1 7∕8	8	1 3∕4	300	290	310
6	483	368.3	2 1∕8	8	2	345	335	355
8	552	438.2	2 1∕8	12	2	380	375	395
10	673	539.8	2 5∕8	12	2 1∕2	490	485	510
12	762	619.3	2 7∕8	12	2 3∕4	540	535	560

注:

寸法はミリメートル単位です

(1) スタッドボルトの長さにはポイントの高さは含まれません。

(2)フランジボルト穴用。

(3) ザグリ加工用。

(4) 表に示されていないボルトの長さは、非必須の付録 C で決定される場合があります。



ASME B16.5 寸法 の クラス 2500 フランジ

NPS	フランジ外径O	フランジの最小厚さ、tf	ハブの直径、X	ハブ径 WN、Ah (3)	ねじ込み、Y	ラップド、Y	溶接ネックY	最小ねじ長さねじ込み、T (4)	ミニマム、B1	WN、B	コーナー半径、r	最小ザグリ-ネジ山Q
1∕2	133	30.2	43	21.3	40	40	73	28	22.9	(5)	3	23.6
3∕4	140	31.8	51	26.7	43	43	79	32	28.2	(5)	3	29
1	159	35.1	57	33.5	48	48	89	35	35.1	(5)	3	35.8
11∕4	184	38.1	73	42.2	52	52	95	38	43.7	(5)	5	44.4
11∕2	203	44.4	79	48.3	60	60	111	44	50	(5)	6	50.5
2	235	50.8	95	60.5	70	70	127	51	62.5	(5)	8	63.5
21∕2	267	57.2	114	73.2	79	79	143	57	75.4	(5)	8	76.2
3	305	66.5	133	88.9	…	92	168	…	91.4	(5)	10	…
4	356	76.2	165	114.3	…	108	190	…	116.8	(5)	11	…
5	419	91.9	203	141.2	…	130	229	…	144.5	(5)	11	…
6	483	108	235	168.4	…	152	273	…	171.4	(5)	13	…
8	552	127	305	219.2	…	178	318	…	222.2	(5)	13	…
10	673	165.1	375	273	…	229	419	…	277.4	(5)	13	…
12	762	184.2	441	323.8	…	254	464	…	328.2	(5)	13	…

注:

寸法はミリメートル単位です

(1) この寸法はハブの大端部用であり、ストレートまたはテーパー状の場合があります。ねじ切りフランジおよびラップ仕上げフランジでは、テーパーは 7 度を超えてはなりません。この寸法は、ハブのテーパーとフランジの背面との間の交差点の直径として定義されます。

(2) 最小ハブ高さ、H、2(Y-tf)/3.

(3)溶接端面取り用。

(4) ねじ付きフランジのねじ用。

(5) 購入者が指定するものとします。





1. ASME B16.5 フランジと ASME B16.47 フランジの違いは何ですか?
ASME B16.5 は 1/2 インチから 24 インチの NPS までのフランジ サイズをカバーしていますが、ASME B16.47これは特に 26 インチから 60 インチの大径フランジに適しています。-



2. ASME B16.5 フランジを高圧水素サービスに使用できますか?-
はい、ただし、水素脆化を避けるためには材料の選択が重要です。 ASME B16.5 は寸法と圧力定格 (クラス 150-2500) を定義していますが、ASTM A182 F316L や高ニッケル合金などの互換性のある材料を選択する必要があります。



3. クラス 150 フランジの最大圧力定格はいくらですか?
よくある誤解は、クラス 150 が 150 PSI に等しいということです。実際には、クラス 150 フランジ (A105 炭素鋼など) は、周囲温度で最大 285 PSI (19.6 bar) まで耐えることができます。



4. 8 インチ クラス 300 フランジのボルト穴の円の直径はどのように計算すればよいですか?
ASME B16.5 によると、8 インチ クラス 300 フランジのボルト円直径は 10.62 インチ (270 mm) で、ボルト穴が 12 個あります。最新の B16.5 を確認することをお勧めします。クラス300の寸法チャート。



5. 「150 ポンド」フランジと「クラス 150」フランジの間に違いはありますか?
技術的には、「クラス 150」は ASME B16.5 で使用される正しい用語です。一方、「150 ポンド」は業界でよく使われる俗語です。



6. ASME B16.5 では「NPS」と「DN」をどのように定義していますか?
NPS（公称パイプ サイズ）は北米のインチベースの指定です。-、DN（公称直径）は ISO/DIN 規格で使用される同等のメートル法です。たとえば、NPS 2 は DN 50 に相当します。ただし、使用されるラベルに関係なく、実際の外径 (OD) は 2.375 インチ (60.3 mm) のままです。



7. B16.5 フランジの場合、316L ステンレス鋼は Duplex 2205 よりも優れていますか?
はい。 Duplex 2205 は、316L と比較して、ほぼ 2 倍の降伏強度と応力腐食割れ (SCC) に対する優れた耐性を備えています。ただし、Duplex 2205 の価格は 316L よりも高くなります。



8. クラス 600+ システムにおけるフランジ漏れの一般的な原因は何ですか?
原因の上位 3 つは、ボルトトルクの不均一、ガスケットの選択の不適切、フランジの位置ずれです。高圧 B16.5 システム（クラス 600/900/1500）では、座屈を防止し、制御されたトルク手順に確実に従うために、内輪付きうず巻形ガスケットを使用することをお勧めします。{1}



参照規格
ASME B16.5- パイプ フランジおよびフランジ付き継手: NPS 1/2 ～ NPS 24、メートル/インチ規格、B16.5 - 2025



鄭州恵通パイプライン設備有限公司について

HT PIPE は、有名な在庫販売業者および輸出業者です。{0}当社は、15+の輸出経験を持つステンレス/カーボン/ニッケル合金材料のサプライヤーです。パイプ、板、丸棒だけでなく、管継手、フランジ等も取り揃えております。詳細、価格については無料でお問い合わせください。



著者: Chloe Pu (ステンレス鋼、ニッケル合金、炭素鋼業界で 5 年)
公開日: 2026 年 4 月 28 日 (北京時間)
