ASME B16.9 突合せ溶接継手のサイズと寸法

Jan 07, 2026

ASME B16.9 規格は、エルボ、ティー、レジューサー、パイプ キャップなどの工場で製造された突合せ溶接継手の寸法と公差をカバーしています。-サイズ範囲は NPS 1/2 ～ NPS 48 (DN 15 ～ DN 1200) です。

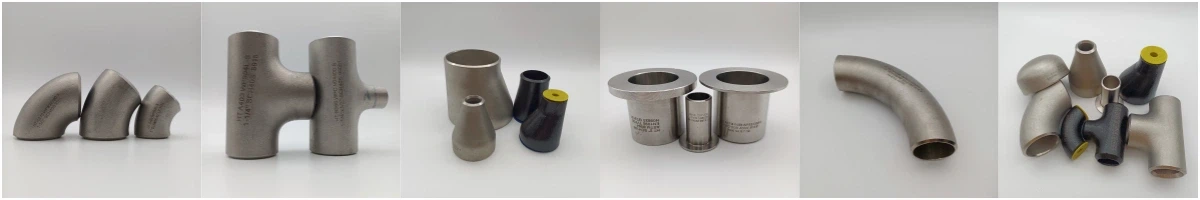

ASME B169 Buttwelding Fittings

ASME B16.9 突合せ溶接管継手のタイプ:

  • エルボ: 一般的なタイプには、90 度の長半径 (LR)、90 度の短半径 (SR)、および 45 度のエルボが含まれます。
  • ロングラジアス (LR) エルボ: 曲げ半径は公称サイズ (NPS) の 1.5 倍に相当します。
  • ショート半径 (SR) エルボ: 曲げ半径は公称サイズ (NPS) と同じです。
  • ティー: 等価ティーとレデューシングティーが含まれます。
  • 減速機: 同心減速機と偏心減速機が含まれます。
  • パイプキャップ：パイプの端をシールするために使用されます。
コンテンツ
  1. ASME B16.9 突合せ溶接管継手のタイプ:
    1. ANSI B 16.9 ロングラジアスエルボの寸法
    2. ASME B16.9 2024 長半径レジューシングエルボの寸法
    3. B16 9 継手の長い半径は寸法を返します
    4. ASME ANSI B16 9 ショートラジアスエルボの寸法
    5. ANSI B 16.9 標準短半径 180 度の戻り寸法
    6. ANSI B16 9 3D 半径エルボの寸法
    7. ASME B16 9 ストレート ティーおよびクロスの寸法
    8. 径違い出口ティーおよび径違い出口クロスの寸法
    9. ASME B16 9 ラップ ジョイント スタブ エンドの寸法
    10. ASME B16 9 パイプキャップの寸法

ANSI B 16.9 ロングラジアスエルボの寸法

Long Radius Elbow

呼びパイプサイズ

ベベル部の外径、

中心-から-端まで、mm(インチ)

90度エルボ、

45度エルボ、

(NPS)

mm(インチ)

A

B

1∕2

21.3(0.84)

38(1.50)

16(0.62)

3∕4

26.7(1.05)

38(1.50)

19(0.75)

1

33.4(1.32)

38(1.50)

22(0.88)

11∕4

42.2(1.66)

48(1.88)

25(1.00)

11∕2

48.3(1.90)

57(2.25)

29(1.12)

2

60.3(2.38)

76(3.00)

35(1.38)

21∕2

73.0(2.88)

95(3.75)

44(1.75)

3

88.9(3.50)

114(4.50)

51(2.00)

31∕2

101.6(4.00)

133(5.25)

57(2.25)

4

114.3(4.50)

152(6.00)

64(2.50)

5

141.3(5.56)

190(7.50)

79(3.12)

6

168.3(6.62)

229(9.00)

95(3.75)

8

219.1(8.62)

305(12.00)

127(5.00)

10

273.0(10.75)

381(15.00)

159(6.25)

12

323.8(12.75)

457(18.00)

190(7.50)

14

355.6(14.00)

533(21.00)

222(8.75)

16

406.4(16.00)

610(24.00)

254(10.00)

18

457.0(18.00)

686(27.00)

286(11.25)

20

508.0(20.00)

762(30.00)

318(12.50)

22

559.0(22.00)

838(33.00)

343(13.50)

24

610.0(24.00)

914(36.00)

381(15.00)

26

660.0(26.00)

991(39.00)

406(16.00)

28

711.0(28.00)

1067(42.00)

438(17.25)

30

762.0(30.00)

1143(45.00)

470(18.50)

32

813.0(32.00)

1219(48.00)

502(19.75)

34

864.0(34.00)

1295(51.00)

533(21.00)

36

914.0(36.00)

1372(54.00)

565(22.25)

38

965.0(38.00)

1448(57.00)

600(23.62)

40

1016.0(40.00)

1524(60.00)

632(24.88)

42

1067.0(42.00)

1600(63.00)

660(26.00)

44

1118.0(44.00)

1676(66.00)

695(27.38)

46

1168.0(46.00)

1753(69.00)

727(28.62)

48

1219.0(48.00)

1829(72.00)

759(29.88)



ASME B16.9 2024 長半径レジューシングエルボの寸法

B16.9 Long Radius Reducing Elbows

公称

外径

中心から{0}}端まで、{1}A,mm(インチ)

公称

ベベル部の外径、mm(インチ)

センター--最後まで、

パイプ サイズ

ベベルで、mm(インチ)

パイプサイズ

ラージエンド

スモールエンド

ラージエンド

スモールエンド

(NPS)

(NPS)

A,mm(インチ)

2×11∕2

60.3(2.38)

48.3(1.90)

76(3.00)

10×8

273.0(10.75)

219.1(8.62)

381(15.00)

2×11∕4

60.3(2.38)

42.2(1.66)

76(3.00)

10×6

273.0(10.75)

168.3(6.62)

381(15.00)

2×1

60.3(2.38)

33.4(1.32)

76(3.00)

10×5

273.0(10.75)

141.3(5.56)

381(15.00)

21∕2×2

73.0(2.88)

60.3(2.38)

95(3.75)

12×10

323.8(12.75)

273.0(10.75)

457(18.00)

21∕2×11∕2

73.0(2.88)

48.3(1.90)

95(3.75)

12×8

323.8(12.75)

219.1(8.62)

457(18.00)

21∕2×11∕4

73.0(2.88)

42.2(1.66)

95(3.75)

12×6

323.8(12.75)

168.3(6.62)

457(18.00)

3×21∕2

88.9(3.50)

73.0(2.88)

114(4.50)

14×12

355.6(14.00)

323.8(12.75)

533(21.00)

3×2

88.9(3.50)

60.3(2.38)

114(4.50)

14×10

355.6(14.00)

273.0(10.75)

533(21.00)

3×11∕2

88.9(3.50)

48.3(1.90)

114(4.50)

14×8

355.6(14.00)

219.1(8.62)

533(21.00)

31∕2×3

101.6(4.00)

88.9(3.50)

133(5.25)

16×14

406.4(16.00)

355.6(14.00)

610(24.00)

31∕2×21∕2

101.6(4.00)

73.0(2.88)

133(5.25)

16×12

406.4(16.00)

323.8(12.75)

610(24.00)

31∕2×2

101.6(4.00)

60.3(2.38)

133(5.25)

16×10

406.4(16.00)

273.0(10.75)

610(24.00)

4×31∕2

114.3(4.50)

101.6(4.00)

152(6.00)

18×16

457.0(18.00)

406.4(16.00)

686(27.00)

4×3

114.3(4.50)

88.9(3.50)

152(6.00)

18×14

457.0(18.00)

355.6(14.00)

686(27.00)

4×21∕2

114.3(4.50)

73.0(2.88)

152(6.00)

18×12

457.0(18.00)

323.8(12.75)

686(27.00)

4×2

114.3(4.50)

60.3(2.38)

152(6.00)

18×10

457.0(18.00)

273.0(10.75)

686(27.00)

5×4

141.3(5.56)

114.3(4.50)

190(7.50)

20×18

508.0(20.00)

457.0(18.00)

762(30.00)

5×31∕2

141.3(5.56)

101.6(4.00)

190(7.50)

20×16

508.0(20.00)

406.4(16.00)

762(30.00)

5×3

141.3(5.56)

88.9(3.50)

190(7.50)

20×14

508.0(20.00)

355.6(14.00)

762(30.00)

5×21∕2

141.3(5.56)

73.0(2.88)

190(7.50)

20×12

508.0(20.00)

323.8(12.75)

762(30.00)

6×5

168.3(6.62)

141.3(5.56)

229(9.00)

 20×10 508.0(20.00) 273.0(10.75) 762(30.00)

6×4

168.3(6.62)

114.3(4.50)

229(9.00)

24×22

610.0(24.00)

559.0(22.00)

914(36.00)

6×31∕2

168.3(6.62)

101.6(4.00)

229(9.00)

24×20

610.0(24.00)

508.0(20.00)

914(36.00)

6×3

168.3(6.62)

88.9(3.50)

229(9.00)

24×18

24×16

610.0(24.00)

610.0(24.00)

457.0(18.00)

406.4(16.00)

914(36.00)

914(36.00)

8×6

219.1(8.62)

168.3(6.62)

305(12.00)

24×14

610.0(24.00)

355.6(14.00)

914(36.00)

8×5

219.1(8.62)

141.3(5.56)

305(12.00)

24×12

610.0(24.00)

323.8(12.75)

914(36.00)

8×4

219.1(8.62)

114.3(4.50)

305(12.00)

…

…

…

…



B16 9 継手の長い半径は寸法を返します

ANSI 16 9 Fittings Long Radius Returns

呼びパイプサイズ

(NPS)



外径

ベベルで、mm(インチ)



中心-から-中心、

O,mm(インチ)

背中-から-の顔、

K、mm(インチ)

1∕2

21.3(0.84)

76(3.00)

48(1.88)

3∕4

26.7(1.05)

76(3.00)

51(2.00)

1

33.4(1.32)

76(3.00)

56(2.19)

11∕4

42.2(1.66)

95(3.75)

70(2.75)

11∕2

48.3(1.90)

114(4.50)

83(3.25)

2

60.3(2.38)

152(6.00)

106(4.19)

21∕2

73.0(2.88)

190(7.50)

132(5.19)

3

88.9(3.50)

229(9.00)

159(6.25)

31∕2

101.6(4.00)

267(10.50)

184(7.25)

4

114.3(4.50)

305(12.00)

210(8.25)

5

141.3(5.56)

381(15.00)

262(10.31)

6

168.3(6.62)

457(18.00)

313(12.31)

8

219.1(8.62)

610(24.00)

414(16.31)

10

273.0(10.75)

762(30.00)

518(20.38)

12

323.8(12.75)

914(36.00)

619(24.38)

14

355.6(14.00)

1067(42.00)

711(28.00)

16

406.4(16.00)

1219(48.00)

813(32.00)

18

457.0(18.00)

1372(54.00)

914(36.00)

20

508.0(20.00)

1524(60.00)

1016(40.00)

22

559.0(22.00)

1676(66.00)

1118(44.00)

24

610.0(24.00)

1829(72.00)

1219(48.00)


ASME ANSI B16 9 ショートラジアスエルボの寸法

B16 9 Short Radius Elbows

呼びパイプサイズ

(NPS)

外径

ベベルで、mm(インチ)

中央-から-端まで、

A,mm(インチ)

1

33.4(1.32)

25(1.00)

11∕4

42.2(1.66)

32(1.25)

11∕2

48.3(1.90)

38(1.50)

2

60.3(2.38)

51(2.00)

21∕2

73.0(2.88)

64(2.50)

3

88.9(3.50)

76(3.00)

31∕2

101.6(4.00)

89(3.50)

4

114.3(4.50)

102(4.00)

5

141.3(5.56)

127(5.00)

6

168.3(6.62)

152(6.00)

8

219.1(8.62)

203(8.00)

10

273.0(10.75)

254(10.00)

12

323.8(12.75)

305(12.00)

14

355.6(14.00)

356(14.00)

16

406.4(16.00)

406(16.00)

18

457.0(18.00)

457(18.00)

20

508.0(20.00)

508(20.00)

22

559.0(22.00)

559(22.00)

24

610.0(24.00)

610(24.00)



ANSI B 16.9 標準短半径 180 度の戻り寸法

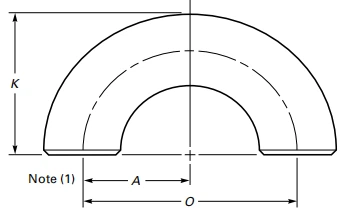

Short Radius 180-Deg Returns

呼びパイプサイズ

(NPS)

ベベル部の外径、

mm(インチ)

中心-から-、

O,mm(インチ)

-本題-に戻り、

K,mm(インチ)

1

33.4(1.32)

51(2.00)

41(1.62)

11∕4

42.2(1.66)

64(2.50)

52(2.06)

11∕2

48.3(1.90)

76(3.00)

62(2.44)

2

60.3(2.38)

102(4.00)

81(3.19)

21∕2

73.0(2.88)

127(5.00)

100(3.94)

3

88.9(3.50)

152(6.00)

121(4.75)

31∕2

101.6(4.00)

178(7.00)

140(5.50)

4

114.3(4.50)

203(8.00)

159(6.25)

5

141.3(5.56)

254(10.00)

197(7.75)

6

168.3(6.62)

305(12.00)

237(9.31)

8

219.1(8.62)

406(16.00)

313(12.31)

10

273.0(10.75)

508(20.00)

391(15.38)

12

323.8(12.75)

610(24.00)

467(18.38)

14

355.6(14.00)

711(28.00)

533(21.00)

16

406.4(16.00)

813(32.00)

610(24.00)

18

457.0(18.00)

914(36.00)

686(27.00)

20

508.0(20.00)

1016(40.00)

762(30.00)

22

559.0(22.00)

1118(44.00)

838(33.00)

24

610.0(24.00)

1219(48.00)

914(36.00)



ANSI B16 9 3D 半径エルボの寸法

B16.9 3D Radius Elbows

呼びパイプサイズ

ベベル部の外径、

中心-から-端まで、mm(インチ)

90度エルボ、

45度エルボ、

(NPS)

mm(インチ)

A

B

3∕4

26.7(1.05)

57(2.25)

24(0.94)

1

33.4(1.32)

76(3.00)

31(1.25)

11∕4

42.2(1.66)

95(3.75)

39(1.56)

11∕2

48.3(1.90)

114(4.50)

47(1.88)

2

60.3(2.38)

152(6.00)

63(2.50)

21∕2

73.0(2.88)

190(7.50)

79(3.12)

3

88.9(3.50)

229(9.00)

95(3.75)

31∕2

101.6(4.00)

267(10.50)

111(4.38)

4

114.3(4.50)

305(12.00)

127(5.00)

5

141.3(5.56)

381(15.00)

157(6.19)

6

168.3(6.62)

457(18.00)

189(7.44)

8

219.1(8.62)

610(24.00)

252(9.94)

10

273.0(10.75)

762(30.00)

316(12.44)

12

323.8(12.75)

914(36.00)

378(14.88)

14

355.6(14.00)

1067(42.00)

441(17.38)

16

406.4(16.00)

1219(48.00)

505(19.88)

18

457.0(18.00)

1372(54.00)

568(22.38)

20

508.0(20.00)

1524(60.00)

632(24.88)

22

559.0(22.00)

1676(66.00)

694(27.31)

24

610.0(24.00)

1829(72.00)

757(29.81)

26

660.0(26.00)

1981(78.00)

821(32.31)

28

711.0(28.00)

2134(84.00)

883(34.75)

30

762.0(30.00)

2286(90.00)

946(37.25)

32

813.0(32.00)

2438(96.00)

1010(39.75)

34

864.0(34.00)

2591(102.00)

1073(42.25)

36

914.0(36.00)

2743(108.00)

1135(44.69)

38

965.0(38.00)

2896(114.00)

1200(47.25)

40

1016.0(40.00)

3048(120.00)

1264(49.75)

42

1067.0(42.00)

3200(126.00)

1326(52.19)

44

1118.0(44.00)

3353(132.00)

1389(54.69)

46

1168.0(46.00)

3505(138.00)

1453(57.19)

48

1219.0(48.00)

3658(144.00)

1516(59.69)



ASME B16 9 ストレート ティーおよびクロスの寸法

B16.9 Straight Tees Crosses

呼びパイプサイズ

(NPS)

ベベル部の外径、

mm(インチ)

中心-から-端まで、mm(インチ)

走る、C

出口、M

[注(1),(2)]

1∕2

21.3(0.84)

25(1.00)

25(1.00)

3∕4

26.7(1.05)

29(1.12)

29(1.12)

1

33.4(1.32)

38(1.50)

38(1.50)

11∕4

42.2(1.66)

48(1.88)

48(1.88)

11∕2

48.3(1.90)

57(2.25)

57(2.25)

2

60.3(2.38)

64(2.50)

64(2.50)

21∕2

73.0(2.88)

76(3.00)

76(3.00)

3

88.9(3.50)

86(3.38)

86(3.38)

31∕2

101.6(4.00)

95(3.75)

95(3.75)

4

114.3(4.50)

105(4.12)

105(4.12)

5

141.3(5.56)

124(4.88)

124(4.88)

6

168.3(6.62)

143(5.62)

143(5.62)

8

219.1(8.62)

178(7.00)

178(7.00)

10

273.0(10.75)

216(8.50)

216(8.50)

12

323.8(12.75)

254(10.00)

254(10.00)

14

355.6(14.00)

279(11.00)

279(11.00)

16

406.4(16.00)

305(12.00)

305(12.00)

18

457.0(18.00)

343(13.50)

343(13.50)

20

508.0(20.00)

381(15.00)

381(15.00)

22

559.0(22.00)

419(16.50)

419(16.50)

24

610.0(24.00)

432(17.00)

432(17.00)

26

660.0(26.00)

495(19.50)

495(19.50)

28

711.0(28.00)

521(20.50)

521(20.50)

30

762.0(30.00)

559(22.00)

559(22.00)

32

813.0(32.00)

597(23.50)

597(23.50)

34

864.0(34.00)

635(25.00)

635(25.00)

36

914.0(36.00)

673(26.50)

673(26.50)

38

965.0(38.00)

711(28.00)

711(28.00)

40

1016.0(40.00)

749(29.50)

749(29.50)

42

1067.0(42.00)

762(30.00)

711(28.00)

44

1118.0(44.00)

813(32.00)

762(30.00)

46

1168.0(46.00)

851(33.50)

800(31.50)

48

1219.0(48.00)

889(35.00)

838(33.00)
注:
(1) NPS 26 以上の出口寸法 M が推奨されますが、必須ではありません。
(2) NPS 24 以下のクロスに適用される寸法。


径違い出口ティーおよび径違い出口クロスの寸法

Reducing Tees And Reducing Crosses

呼びパイプサイズ

(NPS)

ベベル部の外径、mm(インチ)

中心-から-端まで、mm(インチ)

ランアウトレット

走る、C

出口、M[注(1)]

1∕2×1∕2×3∕8

21.3(0.84)

17.3(0.68)

25(1.00)

25(1.00)

1∕2×1∕2×1∕4

21.3(0.84)

13.7(0.54)

25(1.00)

25(1.00)

3∕4×3∕4×1∕2

26.7(1.05)

21.3(0.84)

29(1.12)

29(1.12)

3∕4×3∕4×3∕8

26.7(1.05)

17.3(0.68)

29(1.12)

29(1.12)

1×1×3∕4

33.4(1.32)

26.7(1.05)

38(1.50)

38(1.50)

1×1×1∕2

33.4(1.32)

21.3(0.84)

38(1.50)

38(1.50)

11∕4×11∕4×1

42.2(1.66)

33.4(1.32)

48(1.88)

48(1.88)

11∕4×11∕4×3∕4

42.2(1.66)

26.7(1.05)

48(1.88)

48(1.88)

11∕4×11∕4×1∕2

42.2(1.66)

21.3(0.84)

48(1.88)

48(1.88)

11∕2×11∕2×11∕4

48.3(1.90)

42.2(1.66)

57(2.25)

57(2.25)

11∕2×11∕2×1

48.3(1.90)

33.4(1.32)

57(2.25)

57(2.25)

11∕2×11∕2×3∕4

48.3(1.90)

26.7(1.05)

57(2.25)

57(2.25)

11∕2×11∕2×1∕2

48.3(1.90)

21.3(0.84)

57(2.25)

57(2.25)

2×2×11∕2

60.3(2.38)

48.3(1.90)

64(2.50)

60(2.38)

2×2×11∕4

60.3(2.38)

42.2(1.66)

64(2.50)

57(2.25)

2×2×1

60.3(2.38)

33.4(1.32)

64(2.50)

51(2.00)

2×2×3∕4

60.3(2.38)

26.7(1.05)

64(2.50)

44(1.75)

21∕2×21∕2×2

73.0(2.88)

60.3(2.38)

76(3.00)

70(2.75)

21∕2×21∕2×11∕2

73.0(2.88)

48.3(1.90)

76(3.00)

67(2.62)

21∕2×21∕2×11∕4

73.0(2.88)

42.2(1.66)

76(3.00)

64(2.50)

21∕2×21∕2×1

73.0(2.88)

33.4(1.32)

76(3.00)

57(2.25)

3×3×21∕2

88.9(3.50)

73.0(2.88)

86(3.38)

83(3.25)

3×3×2

88.9(3.50)

60.3(2.38)

86(3.38)

76(3.00)

3×3×11∕2

88.9(3.50)

48.3(1.90)

86(3.38)

73(2.88)

3×3×11∕4

88.9(3.50)

42.2(1.66)

86(3.38)

70(2.75)

31∕2×31∕2×3

101.6(4.00)

88.9(3.50)

95(3.75)

92(3.62)

31∕2×31∕2×21∕2

101.6(4.00)

73.0(2.88)

95(3.75)

89(3.50)

31∕2×31∕2×2

101.6(4.00)

60.3(2.38)

95(3.75)

83(3.25)

31∕2×31∕2×11∕2

101.6(4.00)

48.3(1.90)

95(3.75)

79(3.12)

4×4×31∕2

114.3(4.50)

101.6(4.00)

105(4.12)

102(4.00)

4×4×3

114.3(4.50)

88.9(3.50)

105(4.12)

98(3.88)

4×4×21∕2

114.3(4.50)

73.0(2.88)

105(4.12)

95(3.75)

4×4×2

114.3(4.50)

60.3(2.38)

105(4.12)

89(3.50)

4×4×11∕2

114.3(4.50)

48.3(1.90)

105(4.12)

86(3.38)

5×5×4

141.3(5.56)

114.3(4.50)

124(4.88)

117(4.62)

5×5×31∕2

141.3(5.56)

101.6(4.00)

124(4.88)

114(4.50)

5×5×3

141.3(5.56)

88.9(3.50)

124(4.88)

111(4.38)

5×5×21∕2

141.3(5.56)

73.0(2.88)

124(4.88)

108(4.25)

5×5×2

141.3(5.56)

60.3(2.38)

124(4.88)

105(4.12)

6×6×5

168.3(6.62)

141.3(5.56)

143(5.62)

137(5.38)

6×6×4

168.3(6.62)

114.3(4.50)

143(5.62)

130(5.12)

6×6×31∕2

168.3(6.62)

101.6(4.00)

143(5.62)

127(5.00)

6×6×3

168.3(6.62)

88.9(3.50)

143(5.62)

124(4.88)

6×6×21∕2

168.3(6.62)

73.0(2.88)

143(5.62)

121(4.75)

8×8×6

219.1(8.62)

168.3(6.62)

178(7.00)

168(6.62)

8×8×5

219.1(8.62)

141.3(5.56)

178(7.00)

162(6.38)

8×8×4

219.1(8.62)

114.3(4.50)

178(7.00)

156(6.12)

8×8×31∕2

219.1(8.62)

101.6(4.00)

178(7.00)

152(6.00)

10×10×8

273.0(10.75)

219.1(8.62)

216(8.50)

203(8.00)

10×10×6

273.0(10.75)

168.3(6.62)

216(8.50)

194(7.62)

10×10×5

273.0(10.75)

141.3(5.56)

216(8.50)

191(7.50)

10×10×4

273.0(10.75)

114.3(4.50)

216(8.50)

184(7.25)

12×12×10

323.8(12.75)

273.0(10.75)

254(10.00)

241(9.50)

12×12×8

323.8(12.75)

219.1(8.62)

254(10.00)

229(9.00)

12×12×6

323.8(12.75)

168.3(6.62)

254(10.00)

219(8.62)

12×12×5

323.8(12.75)

141.3(5.56)

254(10.00)

216(8.50)

14×14×12

355.6(14.00)

323.8(12.75)

279(11.00)

270(10.62)

14×14×10

355.6(14.00)

273.0(10.75)

279(11.00)

257(10.12)

14×14×8

355.6(14.00)

219.1(8.62)

279(11.00)

248(9.75)

14×14×6

355.6(14.00)

168.3(6.62)

279(11.00)

238(9.38)

16×16×14

406.4(16.00)

355.6(14.00)

305(12.00)

305(12.00)

16×16×12

406.4(16.00)

323.8(12.75)

305(12.00)

295(11.62)

16×16×10

406.4(16.00)

273.0(10.75)

305(12.00)

283(11.12)

16×16×8

406.4(16.00)

219.1(8.62)

305(12.00)

273(10.75)

16×16×6

406.4(16.00)

168.3(6.62)

305(12.00)

264(10.38)

18×18×16

457(18.00)

406.4(16.00)

343(13.50)

330(13.00)

18×18×14

457(18.00)

355.6(14.00)

343(13.50)

330(13.00)

18×18×12

457(18.00)

323.8(12.75)

343(13.50)

321(12.62)

18×18×10

457(18.00)

273.0(10.75)

343(13.50)

308(12.12)

18×18×8

457(18.00)

219.1(8.62)

343(13.50)

298(11.75)

20×20×18

508(20.00)

457.0(18.00)

381(15.00)

368(14.50)

20×20×16

508(20.00)

406.4(16.00)

381(15.00)

356(14.00)

20×20×14

508(20.00)

355.6(14.00)

381(15.00)

356(14.00)

20×20×12

508(20.00)

323.8(12.75)

381(15.00)

346(13.62)

20×20×10

508(20.00)

273.0(10.75)

381(15.00)

333(13.12)

20×20×8

508(20.00)

219.1(8.62)

381(15.00)

324(12.75)

22×22×20

559(22.00)

508.0(20.00)

419(16.50)

406(16.00)

22×22×18

559(22.00)

457.0(18.00)

419(16.50)

394(15.50)

22×22×16

559(22.00)

406.4(16.00)

419(16.50)

381(15.00)

22×22×14

559(22.00)

355.6(14.00)

419(16.50)

381(15.00)

22×22×12

559(22.00)

323.8(12.75)

419(16.50)

371(14.62)

22×22×10

559(22.00)

273.0(10.75)

419(16.50)

359(14.12)

24×24×22

610(24.00)

559.0(22.00)

432(17.00)

432(17.00)

24×24×20

610(24.00)

508.0(20.00)

432(17.00)

432(17.00)

24×24×18

610(24.00)

457.0(18.00)

432(17.00)

419(16.50)

24×24×16

610(24.00)

406.4(16.00)

432(17.00)

406(16.00)

24×24×14

610(24.00)

355.6(14.00)

432(17.00)

406(16.00)

24×24×12

610(24.00)

323.8(12.75)

432(17.00)

397(15.62)

24×24×10

610(24.00)

273.0(10.75)

432(17.00)

384(15.12)

26×26×24

660(26.00)

610.0(24.00)

495(19.50)

483(19.00)

26×26×22

660(26.00)

559.0(22.00)

495(19.50)

470(18.50)

26×26×20

660(26.00)

508.0(20.00)

495(19.50)

457(18.00)

26×26×18

660(26.00)

457.0(18.00)

495(19.50)

444(17.50)

26×26×16

660(26.00)

406.4(16.00)

495(19.50)

432(17.00)

26×26×14

660(26.00)

355.6(14.00)

495(19.50)

432(17.00)

26×26×12

660(26.00)

323.8(12.75)

495(19.50)

422(16.62)

28×28×26

711(28.00)

660.0(26.00)

521(20.50)

521(20.50)

28×28×24

711(28.00)

610.0(24.00)

521(20.50)

508(20.00)

28×28×22

711(28.00)

559.0(22.00)

521(20.50)

495(19.50)

28×28×20

711(28.00)

508.0(20.00)

521(20.50)

483(19.00)

28×28×18

711(28.00)

457.0(18.00)

521(20.50)

470(18.50)

28×28×16

711(28.00)

406.4(16.00)

521(20.50)

457(18.00)

28×28×14

711(28.00)

355.6(14.00)

521(20.50)

457(18.00)

28×28×12

711(28.00)

323.8(12.75)

521(20.50)

448(17.62)

30×30×28

762(30.00)

711.0(28.00)

559(22.00)

546(21.50)

30×30×26

762(30.00)

660.0(26.00)

559(22.00)

546(21.50)

30×30×24

762(30.00)

610.0(24.00)

559(22.00)

533(21.00)

30×30×22

762(30.00)

559.0(22.00)

559(22.00)

521(20.50)

30×30×20

762(30.00)

508.0(20.00)

559(22.00)

508(20.00)

30×30×18

762(30.00)

457.0(18.00)

559(22.00)

495(19.50)

30×30×16

762(30.00)

406.4(16.00)

559(22.00)

483(19.00)
注: (1) 実行サイズ NPS 14 以上の出口寸法 M が推奨されますが、必須ではありません。


ASME B16 9 ラップ ジョイント スタブ エンドの寸法

B16.9 Lap Joint Stub Ends

公称

パイプサイズ

(NPS)

外径

バレルのmm(インチ)

ロングパターン

長さ、F,

mm(インチ)

[注(3),(4)]

ショートパターン

長さ、F,

mm(インチ)

[注(3),(4)]

の半径

フィレ、R,mm(インチ)

[注(5)]

の直径

ラップ、G,mm(インチ)

[注(6)]

最大。

分。

1∕2

22.8(0.896)

20.5(0.809)

76(3.00)

51(2.00)

3(0.12)

35(1.38)

3∕4

28.1(1.106)

25.9(1.019)

76(3.00)

51(2.00)

3(0.12)

43(1.69)

1

35.0(1.376)

32.6(1.284)

102(4.00)

51(2.00)

3(0.12)

51(2.00)

11∕4

43.6(1.716)

41.4(1.629)

102(4.00)

51(2.00)

5(0.19)

64(2.50)

11∕2

49.9(1.965)

47.5(1.869)

102(4.00)

51(2.00)

6(0.25)

73(2.88)

2

62.4(2.456)

59.5(2.344)

152(6.00)

64(2.50)

8(0.31)

92(3.62)

21∕2

75.3(2.966)

72.2(2.844)

152(6.00)

64(2.50)

8(0.31)

105(4.12)

3

91.3(3.596)

88.1(3.469)

152(6.00)

64(2.50)

10(0.38)

127(5.00)

31∕2

104.0(4.096)

100.8(3.969)

152(6.00)

76(3.00)

10(0.38)

140(5.50)

4

116.7(4.593)

113.5(4.469)

152(6.00)

76(3.00)

11(0.44)

157(6.19)

5

144.3(5.683)

140.5(5.532)

203(8.00)

76(3.00)

11(0.44)

186(7.31)

6

171.3(6.743)

167.5(6.594)

203(8.00)

89(3.50)

13(0.50)

216(8.50)

8

222.1(8.743)

218.3(8.594)

203(8.00)

102(4.00)

13(0.50)

270(10.62)

10

277.2(10.913)

272.3(10.719)

254(10.00)

127(5.00)

13(0.50)

324(12.75)

12

328.0(12.913)

323.1(12.719)

254(10.00)

152(6.00)

13(0.50)

381(15.00)

14

359.9(14.170)

354.8(13.969)

305(12.00)

152(6.00)

13(0.50)

413(16.25)

16

411.0(16.180)

405.6(15.969)

305(12.00)

152(6.00)

13(0.50)

470(18.50)

18

462.0(18.190)

456.0(17.969)

305(12.00)

152(6.00)

13(0.50)

533(21.00)

20

514.0(20.240)

507.0(19.969)

305(12.00)

152(6.00)

13(0.50)

584(23.00)

22

565.0(22.240)

558.0(21.969)

305(12.00)

152(6.00)

13(0.50)

641(25.25)

24

616.0(24.240)

609.0(23.969)

305(12.00)

152(6.00)

13(0.50)

692(27.25)
注:
(1) ガスケット面の仕上げは、隆起面フランジの ASME B16.5 に準拠するものとします。{2}}
(2) ラップ厚さ T は、公称パイプ肉厚 . . より小さくてはなりません
(3) 短いパターンのスタブ エンドがクラス 300 および 600 の大きなフランジで使用され、ほとんどのサイズがクラス 900 以上で、長い場合
パターン スタブ エンドは、クラス 1500 および 2500 の大きなフランジで使用されます。これを行うには、スタブ エンドの長さを長くする必要がある場合があります。
溶接部分をフランジで覆わないようにしてください。このような長さの増加は、製造者と購入者の間の合意事項となります。
(4) さねはぎやオスとメスなどの特殊なフェーシングを使用する場合は、追加のラップ厚を設ける必要があります。
追加の厚さは、基本長さ F に追加される (含まれない) ものとします。
(5) これらの寸法は、ASME B16.5 で重ね継手のフランジに確立された半径に準拠しています。
(6) この寸法は、ASME B16.5 に示されている標準加工フェーシングに準拠しています。ラップの裏面は、次の条件に適合するように機械加工されます。
それが置かれる表面。リングジョイントフェーシングを適用する場合は、ASME B16.5 に規定されている寸法 K を使用してください。


ASME B16 9 パイプキャップの寸法

ASME B16.9 Pipe Cap

呼びパイプサイズ

(NPS) [注(1)]

外径

ベベル、mm(インチ)

壁厚の制限

長さの場合、E,mm(インチ)

長さ、E,mm(インチ)

[注(2)]

長さ、E,mm(インチ)

[注(3)]

1∕2

21.3(0.84)

4.57(0.18)

25(1.00)

25(1.00)

3∕4

26.7(1.05)

3.81(0.15)

25(1.00)

25(1.00)

1

33.4(1.32)

4.57(0.18)

38(1.50)

38(1.50)

11∕4

42.2(1.66)

4.83(0.19)

38(1.50)

38(1.50)

11∕2

48.3(1.90)

5.08(0.20)

38(1.50)

38(1.50)

2

60.3(2.38)

5.59(0.22)

38(1.50)

44(1.75)

21∕2

73.0(2.88)

7.11(0.28)

38(1.50)

51(2.00)

3

88.9(3.50)

7.62(0.30)

51(2.00)

64(2.50)

31∕2

101.6(4.00)

8.13(0.32)

64(2.50)

76(3.00)

4

114.3(4.50)

8.64(0.34)

64(2.50)

76(3.00)

5

141.3(5.56)

9.65(0.38)

76(3.00)

89(3.50)

6

168.3(6.62)

10.92(0.43)

89(3.50)

102(4.00)

8

219.1(8.62)

12.70(0.50)

102(4.00)

127(5.00)

10

273.0(10.75)

12.70(0.50)

127(5.00)

152(6.00)

12

323.8(12.75)

12.70(0.50)

152(6.00)

178(7.00)

14

355.6(14.00)

12.70(0.50)

165(6.50)

191(7.50)

16

406.4(16.00)

12.70(0.50)

178(7.00)

203(8.00)

18

457.0(18.00)

12.70(0.50)

203(8.00)

229(9.00)

20

508.0(20.00)

12.70(0.50)

229(9.00)

254(10.00)

22

559.0(22.00)

12.70(0.50)

254(10.00)

254(10.00)

24

610.0(24.00)

12.70(0.50)

267(10.50)

305(12.00)

26

660.0(26.00)

12.70(0.50)

267(10.50)

【注(3)】

28

711.0(28.00)

12.70(0.50)

267(10.50)

【注(3)】

30

762.0(30.00)

12.70(0.50)

267(10.50)

【注(3)】

32

813.0(32.00)

12.70(0.50)

267(10.50)

【注(3)】

34

864.0(34.00)

12.70(0.50)

267(10.50)

【注(3)】

36

914.0(36.00)

12.70(0.50)

267(10.50)

【注(3)】

38

965.0(38.00)

12.70(0.50)

305(12.00)

【注(3)】

40

1016.0(40.00)

12.70(0.50)

305(12.00)

【注(3)】

42

1067.0(42.00)

12.70(0.50)

305(12.00)

【注(3)】

44

1118.0(44.00)

12.70(0.50)

343(13.50)

【注(3)】

46

1168.0(46.00)

12.70(0.50)

343(13.50)

【注(3)】

48

1219.0(48.00)

12.70(0.50)

343(13.50)

【注(3)】
一般的な注意: これらのキャップの形状は楕円形であり、ASME ボイラーおよび圧力容器に与えられた要件に適合する必要があります。
コード。
注:
(1) NPS 26 以上の場合、制限肉厚が 12.7 mm (0.50 インチ) を超える場合、長さ E はメーカーのオプションとなります。
それ以外の場合は、製造者と購入者が合意したものとします。
(2) この列は、継手上にマークされている公称壁厚またはスケジュールが限界壁以下である場合に適用されます。
厚さ。
(3) この列は、継手にマークされている公称壁厚またはスケジュールが制限壁厚より大きい場合に適用されます。



You May Also Like
Copyright©Zhengzhou Huitong Pipeline Equipment Co.、Ltd。無断転載を禁じます。プライバシー設定
