肘とベンドの違い



両者を区別する基準は曲げ半径 (R) です。

• Rが1.5D以下の場合、エルボと呼ばれます。
• R > 1.5D (通常は 3D または 5D) の場合、パイプベンドと呼ばれます。

R=曲率半径; D=パイプの外径。



特徴	パイプエルボ	パイプベンド
規格	ASME B16.9, B16.28	ASME B16.49、ISO 15590-1
曲げ半径(R)	1.0D (短い半径) または 1.5D (長い半径)	通常は 3D 以上 (例: 3D、5D、10D など)
製造工程	鍛造、鋳造、マンドレル成形	冷間曲げ、熱間高周波曲げ
流れ抵抗	高い（急激な方向転換による）	低い（スムーズな移行により摩擦が軽減されます）
ピグアビリティ	制限付き (特定の Long Radius エルボのみ)	優れた (3D/5D 曲げの標準)
壁の薄化	均一（規格により厳密に管理）	外側の円弧での潜在的な薄化 (Extrados)
スペース要件	コンパクト（狭いスペース/滑り止めに最適）	設置にはより多くのスペースが必要です
可用性	高（大量生産、-店頭-）	下位（ほとんどがプロジェクトごとにカスタム作成された-）

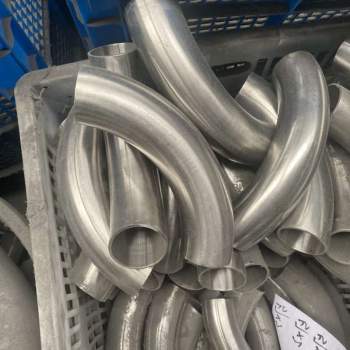

配管ベンドとは何ですか?

パイプベンドとは、配管で「オフセット」と呼ばれるもの、つまり配管の方向の変更の総称です。曲がりは通常、「曲がり」、つまり配管の方向の変化（通常は何らかの特別な理由による）があるということ以上の意味はありませんが、方向と程度に関する具体的な工学的定義が欠けています。曲げは通常、現場で（曲げ機を使用して）カスタムメイドされ、特定のニーズに適しています。-曲げは通常、現場で曲げ機械 (熱間曲げと冷間曲げ) を使用して行われ、特定のニーズに適しています。-ベンドを使用すると、高価な取り付け金具の数が減るため経済的です。

今すぐ連絡する

パイピングエルボとは何ですか?

一方、パイピング エルボは、(ASME B 16.9 に基づいて) スプール部品として事前に製造された、特定の標準的な設計曲げであり、関連する配管にネジ止め、フランジ付け、または溶接できるように設計されています。{0}肘は 45 度または 90 度にすることができます。カスタム設計のエルボも可能ですが、ほとんどは「短半径」または「長半径」のいずれかに分類されます。{6}}



通常、パイプの曲げの最小曲げ半径はパイプ半径 (R) の 1.5 倍です。この曲げ半径が1.5R未満のものをエルボと呼びます。国際/業界標準への参照は追跡する必要があります. 1.5。業界で最も一般的な曲げ半径は 3 および 4.5 R です。



パイプの曲がり部分は通常、パイプの内側に凹凸がなく、流体の方向を突然変える必要がないため、よりスムーズに流れます。



それらの最も基本的な違いは、エルボがベンドよりも比較的短いことです。R=1D ～ 2D はエルボ、2D 以上はベンドです。生産プロセスでは、コールド ベンドではベンディング マシンを使用して、既成の真っ直ぐに曲げることができます。-一度完了すれば二度目の腐食も必要ありません。-しかし、エルボは防錆を行うためにメーカーが受注生産する必要があり、注文サイクルが長くなります。-エルボの価格はベンドよりも高くなります。しかしコストパフォーマンスはベンドよりはるかに高いです。ベンド部は防錆処理が施されていないと傷がつきやすいことはよく知られていますが、価格が安いため、あまり高度な技術を必要としない一部の需要に非常に多く使用されています。



専門家の視点: 2026 年のエンジニアはなぜ曲がり角に傾いているのか?

エネルギーコストが上昇するにつれて、配管システム内の圧力降下を最小限に抑えることがますます重要になっています。 5D ベンドは、1.5D エルボと比較して流体摩擦損失を約 20% ～ 30% 削減します。長距離伝送パイプラインの場合、屈曲部が優れた選択肢となります。-





1. パイプベンドとエルボの主な違いは何ですか?

違いは半径と製造にあります。エルボは、ASME B16.9 に従って製造された固定半径 (通常は 1.0D または 1.5D) です。パイプベンドは、より大きな半径（通常は 3D、5D、または 10D）を持つカスタムメイドのコンポーネントです。-基本的に、すべての肘は曲がりますが、すべての曲がりが肘であるわけではありません。



2. エルボの代わりにパイプベンドを使用する必要があるのはどのような場合ですか?

圧力損失を最小限に抑える必要がある場合、または研磨性の高い材料 (スラリーや粒子など) を輸送する必要がある場合は、パイプ ベンドを使用します。



3. パイプベンドは標準エルボより高価ですか?

一般に、パイプ ベンドは標準エルボよりも高価です。未加工のパイプは安価かもしれませんが、高周波曲げプロセス、特殊な熱処理、カスタム寸法により、人件費と技術コストが増加します。



4.「長い半径」(LR) および「短い半径」(SR) エルボとは何ですか?

肘の中心から顔面までの距離を参照してください。-ロングラジアス (LR) エルボは、公称パイプ直径 (1.5D) の 1.5 倍に等しい半径を持っています。ショート半径 (SR) エルボの半径は 1.0D です。



5. パイプを曲げると「肉薄化」のリスクが高くなるのはなぜですか?

曲げプロセス中に、パイプの余分な部分 (外側の湾曲) が引き伸ばされ、肉厚が減少します。



6.「ピギング」が必要なパイプラインでエルボを使用できますか?

標準の 1.0D および 1.5D エルボは通常、ピギングには適していません。ほとんどのパイプライン ピッグでは、損傷や障害なくカーブを移動するには、少なくとも 3D または 5D の曲げ半径が必要です。



7. 製造における違いは何ですか: エルボとベンド?

エルボは通常、ASME B16.9 との厳密な一貫性を確保するために、マンドレル、プレス、または鍛造を使用して大量生産されます。{0}曲げは多くの場合、高周波曲げまたは冷間曲げを使用して特注で製造されます。-



8. 配管用語の「3D ベンド」とは何ですか?

3D ベンドとは、ベンドの半径が公称パイプ直径の 3 倍であることを意味します。



9. パイプの曲げに関する特定の基準はありますか?

エルボは ASME B16.9 に従いますが、パイプ ベンドは ASME B16.49 (工場製、鍛鋼、突合せ溶接の誘導ベンドの場合) または ISO 15590-1 によって管理されることがよくあります。-



参照規格

ASME B16.9: 突合せ溶接継手のサイズ

ASME B16.49: 鍛鋼突合せ溶接高周波ベンド
