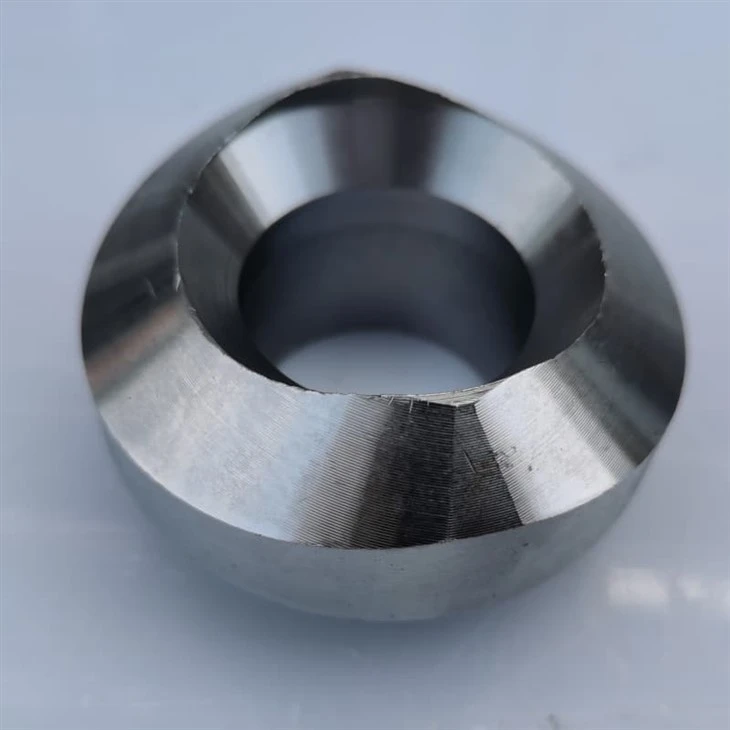

MSS SP 97 ウェルドレット
Weldolet は突合せ溶接分岐接続継手です-
サイズ (1/2インチ～24インチ)
圧力定格 (3000# または 6000#)
材質：炭素鋼、ステンレス鋼、合金

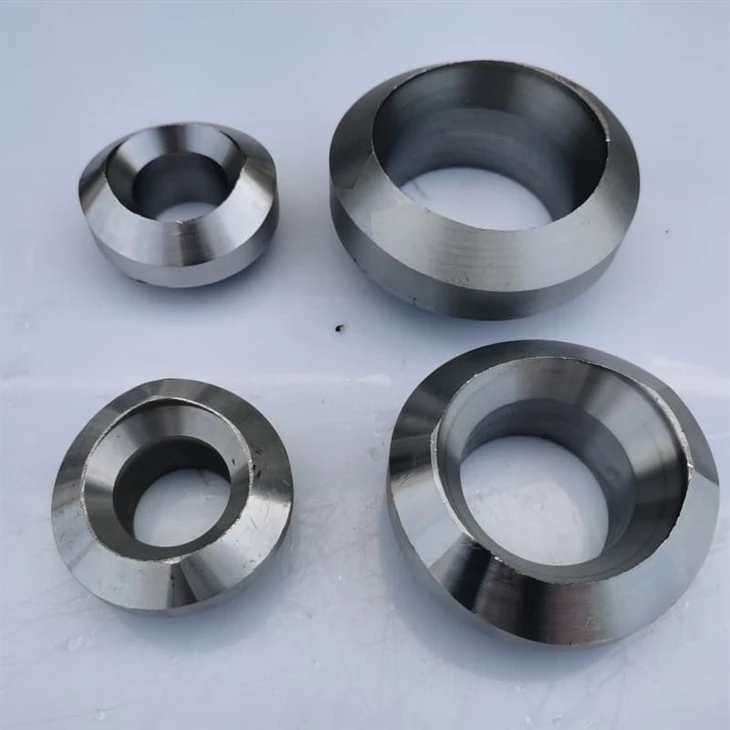

Zhengzhou Huitong Pipeline Equipment Co., Ltd. は、中国における MSS SP 97 Weldolet の大手メーカーおよびサプライヤーの 1 つです。 MSS SP 97 ウェルドレットのご購入を心より歓迎いたします。当社工場ではカスタマイズのご注文も受け付けております。競争力のある価格と優れたサービスをご自由にお楽しみください。
MSS SP-97 ウェルドレット価格 2026 |サイズチャート、サプライヤー、コストガイド
MSS SP-97 ウェルドレットの価格は、サイズ、材質 (炭素鋼、ステンレス鋼、合金)、圧力クラスに応じて、2026 年時点で通常 1 個あたり 2.5 ～ 85 ドルです。ウェルドレットは、その高い強度、耐漏れ性、溶接効率により、石油・ガス、石油化学、発電所の配管システムの分岐接続に広く使用されています。
MSS SP-97 ウェルドレット価格帯 2026
| サイズ (ブランチ x ラン) | 材料 | 圧力クラス | 価格 (USD/個) |
| 1/2" x 2" – 2" x 4" | 炭素鋼 A105 | 3000# | $2.5 – $8 |
| 1/2" x 4" – 3" x 8" | 炭素鋼 A105 | 3000# | $6 – $25 |
| 1" x 6" – 4" x 12" | ステンレス鋼316L | 3000# | $12 – $65 |
| 2" x 8" – 6" x 16" | デュプレックス 2205 | 3000# | $35 – $120 |
| 大きなカスタムサイズ | 合金鋼/鍛造 | 6000# | $80 – $250 |
MSS SP 97 ウェルドレットとは何ですか?
Weldolet は突合せ溶接端接続を備えた分岐出口です。ソケット溶接分岐出口とねじ端出口もあります。
ウェルドレットはすべての分岐接続の中で最も一般的で、出口パイプに溶接されます。このプロセスを容易にするために端部は面取りされているため、ウェルドレットは突合せ溶接継手とみなされます-。ウェルドレットは応力集中を最小限に抑え、一体的な補強を提供するように設計されています。
Weldolet は、Sockolet、Threadolet、Latrolet、および Elbolet を含む「Olet ファミリ」の一部です。
代表的な材料:
- ASTM A105 / A350 LF2 (炭素鋼)
- ASTM A182 F304 / F316 (ステンレス鋼)
- デュプレックス 2205 / スーパー デュプレックス 2507
- 高温使用用の合金鋼-
- ニッケル合金
MSS SP-97が発行した、製造者標準化協会 (MSS)、一体的に強化された分岐継手の寸法、圧力定格、および設計要件を定義します。
ASTM A105 (ASME SA 105 とも呼ばれる) は、圧力システムにおける常温および高温での使用に使用されるシームレス鍛造炭素鋼配管コンポーネントを対象としています。- MSS、ASME、API、EN/BS、DIN などの寸法規格に従って、フランジ、継手、バルブ、その他の配管コンポーネントに製造できます。
MSS SP-97 ウェルドレット仕様
| タイプ | ウェルドレット |
| サイズ | 1/8 インチ～24 インチ (ランパイプサイズ用) |
| 標準 | ASME、MSS SP97 |
| 規格の互換性 | ASME B31.3 / B31.1 |
| 材料 | 炭素鋼: ASTM A105 ウェルドレット、A105N、A350LF2、 |
| ステンレス鋼:ASTM A182 F304、F304L、F316、F316L、F317L、F321、F321H、F347、F347H、F310、F44F51、S31803、A182、F43、S32750 | |
| ラインパイプ: ASTM A694 F42、F46、F52、F56、F60、F65、F70、 | |
| 合金鋼: A182 F12、F11、F22、F5、F9、F91、ECT | |
| 特殊素材：モネル、二相SS、合金、インコネル、904Lなど | |
| 使用可能なタイプ | ウェルドレット、スレッドレット、ソケットレット |
| 応用 | 石油、化学工業、医学、電力、宇宙飛行、軍需産業、防火、冶金、造船、燃料ガス、原子力、都市建設、温水熱、環境保護など。 |

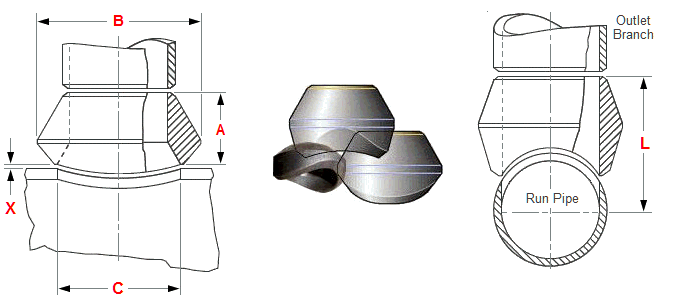

MSS SP-97 ウェルドレットの寸法と重量
| ノム。サイズ | サイズを縮小する | フルサイズ | ||||||
| 寸法 | A | B | 重さ | C | 重さ | |||
| - | うーん | インチ | うーん | インチ | キログラム | ん | インチ | キログラム |
| 1/8" | 16,00 | 5/8" | 16,00 | 5/8" | 0,04 | - | - | - |
| 1/4" | 16,00 | 5/8" | 16,00 | 5/8" | 0,04 | - | - | - |
| 3/8" | 19,00 | 3/4" | 19,00 | 3/4" | 0,07 | - | - | - |
| 1/2" | 19,00 | 3/4" | 24,00 | 15/16" | 0,08 | 16,00 | 5/8" | 0,07 |
| 3/4" | 22,00 | 7/8" | 30,00 | 1-3/16" | 0,12 | 20,50 | 13/16" | 0,12 |
| 1" | 27,00 | 1-1/16" | 36,50 | 1-7/16" | 0,22 | 26,00 | 1-1/32" | 0,18 |
| 1-1/4" | 32,00 | 1-1/4" | 44,50 | 1-3/4" | 0,36 | 35,00 | 1-3/8" | 0,32 |
| 1-1/2" | 33,50 | 1-5/16" | 51,00 | 2" | 0,45 | 41,00 | 1-5/8" | 0,36 |
| 2" | 38,00 | 1-1/2" | 65,00 | 2-9/16" | 0,08 | 52,50 | 2-1/16" | 0,70 |
| 2-1/2" | 41,50 | 1-5/8" | 76,00 | 3" | 1,15 | 62,00 | 2-7/16" | 1,10 |
| 3" | 44,50 | 1-3/4" | 93,50 | 3-11/16" | 1,80 | 78,00 | 3-1/16" | 1,70 |
| 3-1/2" | 47,50 | 1-7/8" | 101,50 | 4" | 2,50 | 90,50 | 3-9/16" | 2,25 |
| 4" | 51,00 | 2" | 120,50 | 4-3/4" | 2,90 | 101,50 | 4" | 3,05 |
| 5" | 57,00 | 2-1/4" | 141,00 | 5-9/l6" | 4,60 | 128,50 | 5-1/16" | 4,85 |
| 6" | 60,50 | 2-3/8" | 170,00 | 6-11/16" | 7,00 | 154,00 | 6-1/16" | 7,50 |
| 8" | 70,00 | 2-3/4" | 220,50 | 8-11/16" | 12,00 | 201,50 | 7-15/16" | 12,70 |
| 10" | 78,00 | 3-1/16" | 274,50 | 10-13/16" | 19,50 | 254,00 | 10" | 20,00 |
| 12" | 85,50 | 3-3/8" | 325,50 | 12-13/16" | 26,70 | 304,50 | 12" | 29,40 |
| 14" | 89,00 | 3-1/2" | 357,00 | 14-1/16" | 29,90 | 336,50 | 13-1/4" | 31,80 |
| 16" | 93,50 | 3-11/16" | 408,00 | 16-1/16" | 34,00 | 387,50 | 15-1/4" | 41,70 |
| 18" | 101,50 | 4" | 459,00 | 18-1/16" | 44,00 | 438,00 | 17-1/4" | 56,70 |
| 20" | 114,50 | 4-1/2" | 510,00 | 20-1/16" | 53,50 | 489,00 | 19-1/4" | 79.3 |
| 24" | 124,00 | 4-7/8" | 611,00 | 24-1/16" | 99,70 | 590,50 | 23-1/4" | 127,00 |
圧力定格 (クラス)
- 3000# (最も一般的)
- 6000#（高圧）
- 9000# (特殊用途)
ウェルドレット vs ソコレット vs スレッドレット
| 特徴 | ウェルドレット | ソケット | スレッドレット |
| 繋がり | 突合せ溶接 | ソケットウェルド | ネジ付き |
| 圧力定格 | 高い | 中くらい | 低～中 |
| 漏洩リスク | 非常に低い | 低い | 中くらい |
| インストール | 溶接が必要です | より簡単に | 速い |
| 応用 | 石油とガス、高圧 | 工業用配管 | ユーティリティライン |
ウェルドレット vs トラディショナル T シャツ
| 特徴 | ウェルドレット | パイプティー |
| 重さ | 軽量 | 重い |
| 料金 | 全体的に低い | より高い |
| 応力分布 | 最適化された | 標準 |
| 製作 | もっと早く | さらに溶接 |
| 強化 | 内蔵- | 別途必要 |
👉 Weldolet は、材料コストと製造時間を削減できるため、現代の高圧配管システムでよく好まれています。-
MSS SP-97 ウェルドレット アプリケーション
石油・ガス産業
使用場所: 原油パイプライン。ガス輸送システム;オフショアプラットフォーム;製油所のプロセスライン
石油化学プラント
使用例: 原子炉配管システム。炭化水素処理;高圧化学物質移送ライン
発電
用途：ボイラー配管。スチーム配信システム。高温過熱ライン-
化学工業
適した用途: 酸パイプライン。腐食性流体の移送。高圧反応器-
ケーススタディ: オフショアプラットフォームの障害防止のための Weldolet
北海のオフショア プロジェクトでは、高圧ガス ラインの従来のティーを MSS SP-97 ウェルドレットに置き換えました。
結果：
溶接時間を30%削減
耐疲労性の向上
保守点検コストの削減
エンジニアが Te よりも Weldolet を好む理由
実際の配管設計プロジェクトでは、エンジニアは次の理由から鍛造 T 字型をウェルドレットに置き換えることがよくあります。
- 圧力損失の低減
- 溶接時間の短縮
- 材料の使用量が少なくなる
- 有限要素解析 (FEA) における応力分布の改善
Weldolet インストールの場合の一般的な溶接の問題
問題：
水圧試験後、分岐接続部に亀裂が発生。
根本原因:
不適切な溶接溶け込み
充填材の不一致
高い残留応力
炭素鋼システムにおける予熱の欠如
解決：
炭素鋼にはER70S-6フィラーを使用してください
ER316L ステンレス鋼システム用
制御された予熱 (厚い炭素鋼の場合は 100 ～ 200 度)
必要に応じて溶接後熱処理 (PWHT)
溶接止端部にMT/PTを実施
関連規格
- ASME B16.11(ソケット/ネジ継手の比較用)
- ASME B31.3 (プロセス配管設計)
- ASTM A105/ A182（材質仕様）
- MSS SP-97(ウェルドレットの設計標準)
よくある質問：
Q1: 2026 年の MSS SP-97 ウェルドレットの価格はいくらですか?
A: 価格は、サイズ、材質、圧力クラスに応じて、1 個あたり 2.5 ドルから 85 ドルの範囲です。
Q2: ウェルドレットとティー、どちらが優れていますか?
A: Weldolet は軽量で安価で設置が簡単ですが、T 型はより強力ですが高価で重いです。ウェルドレットは最新の配管設計で好まれています。
Q3: MSS SP-97 ウェルドレットはどの圧力クラスで利用できますか?
A: 標準クラスには、アプリケーションと設計要件に応じて、3000#、6000#、および 9000# が含まれます。
Q4: Weldoletはどのようにインストールされますか?
A: 完全溶け込み溶接を使用してランパイプに直接溶接され、続いて ASME B31.3 要件に従って分岐パイプ溶接が行われます。
Q5: ウェルドレットの溶接部に亀裂が入ることがありますが、なぜですか?
A: 通常、熱疲労または不適切な補強が原因です。溶接機が正しい手順（WPS）を使用していること、および壁の厚さの不一致を防ぐために Weldolet がパイプのスケジュールと一致していることを確認してください。-
Q6: ウェルドレットとソケットレットの違いは何ですか?
ウェルドレットは突合せ溶接です。-ソケットはソケット-溶接です。
鄭州恵通パイプライン設備有限公司について
HT PIPE は、有名な在庫販売業者および輸出業者です。{0}当社は、15+の輸出経験を持つステンレス/カーボン/ニッケル合金材料のサプライヤーです。パイプ、板、丸棒だけでなく、管継手、フランジ等も取り揃えております。詳細、価格については無料でお問い合わせください。
✅ ISO 9001:2015
✅MTC10204 3.1 3.2
✅100% PMI (ポジティブマテリアル識別)
✅超音波試験 (ASME VIII 準拠)
✅-第三者検査（SGS/BV/DNV/LR）
✅NACE MR0175 / ISO 15156
著者: クロエ・プー
5+ ステンレス鋼、ニッケル合金、炭素鋼金属業界における長年の専門的な経験
最終更新日: 2026 年 6 月 30 日 (北京時間)
