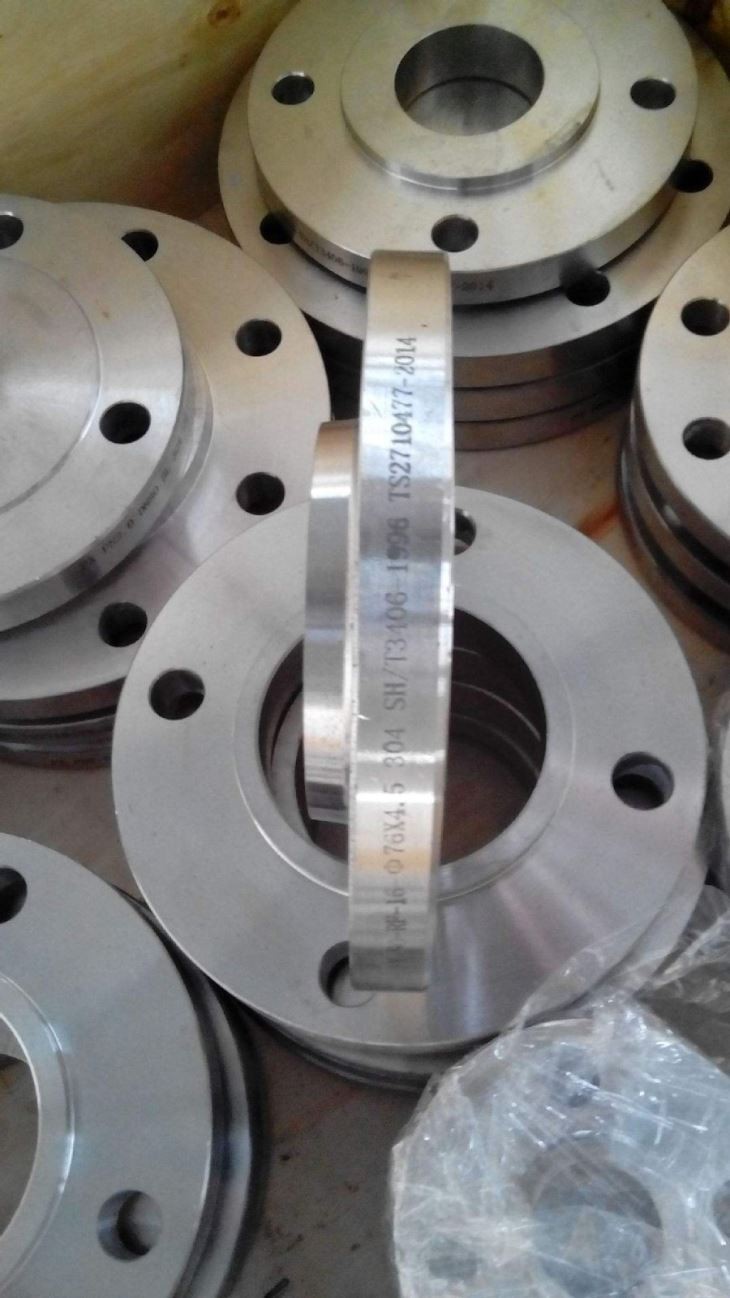

A182 F22 フランジ

合金鋼 F22 フランジ サイズ表

1/2 インチ (15 NB) ～ 48 インチ (1200NB) DN10 ～ DN5000

A182 F22 SORF フランジ規格

ANSI/ASME B16.5、B16.47 シリーズ A および B、B16.48、BS4504、BS 10、EN-1092、DIN、ANSI フランジ、ASME フランジ、BS フランジ、DIN フランジ、EN フランジ、GOST フランジ、ASME/ANSI B16.5/16.36/16.47A/16.47B、MSS S44、ISO70051、JISB2220、BS1560-3.1、API7S-15、API7S-43、API605、EN1092

A182 F22 合金鋼フランジ圧力定格 ANSI

クラス 150 LBS、300 LBS、600 LBS、900 LBS、1500 LBS、2500 LBS

ASTM A182 F22 DIN でのフランジ圧力の計算

6バール 10バール 16バール 25バール 40バール / PN6 PN10 PN16 PN25 PN40、PN64

ANSI合金鋼F22フランジJIS

5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K

ASME SA 182 Gr F22 フランジUNI

6バール 10バール 16バール 25バール 40バール

A182 F22 スチールフランジEN

6バール 10バール 16バール 25バール 40バール

コーティング

オイルブラックペイント、防錆ペイント、亜鉛メッキ、黄色透明、冷間および溶融亜鉛メッキ

最も一般的なタイプの ANSI B16.5 合金 F22 フランジ

鍛造・ねじ込み・ネジ込み・プレート

試験証明書

EN 10204/3.1B
原材料証明書
100% X 線検査レポート
第三者検査報告書等

ASME SA182M 合金鋼 F22 フランジの製造技術

鍛造、熱処理、機械加工

合金鋼 A182 グレード F22 フランジ接続タイプ/フランジ面タイプ

レイズドフェイス（RF）、リングタイプジョイント（RTJ）、フラットフェイス（FF）、ラージオス-メス（LMF）、ラップジョイントフェイス（LJF）、スモールオス-メス（SMF）、スモールタング、ラージタング＆グルーブ、グルーブ

特別なデザイン

あなたの図面通り

AS、ANSI、BS、DIN、JIS
15 NB (1/2 インチ) ～ 200 NB (8 インチ)
同等かつ削減された構成

合金鋼グレード F22 フランジ試験

直読式分光器、静水圧試験機、X線検出器、UI超音波探傷器、磁粉検出器

鋼鉄 ASTM A182 F22 フランジ装置

プレス機、ベンディングマシン、プッシングマシン、電動面取り機、サンドブラスト機など

合金鋼 ASTM A182 F22 フランジの原点

インド / 西ヨーロッパ / 日本 / アメリカ / 韓国

ASTM A182 F22 合金鋼フランジのメーカー

ANSI DIN、GOST、JIS、UNI、BS、AS2129、AWWA、EN、SABS、NFE など
: -BS フランジ、EN フランジ、API 6A フランジ、ANSI フランジ、ASME フランジ、DIN フランジ、EN1092-1 フランジ、UNI フランジ、JIS/ KS フランジ、BS4504 フランジ、GB フランジ、AWWA C207 フランジ、GOST フランジ、 PSI フランジ

BS：BS4504、BS3293、BS1560、BS10

AS 2129: 表 D; 表E; 表 H

ANSI B16.5、ANSI B16.47 シリーズ A および B、MSS SP44、ASA、API-605、AWWA、カスタム図面

ANSI : ANSI B16.5、ANSI B16.47(API605)、MSS SP44、ANSI B16.36、ANSI B16.48

ANSI B16.5、ANSI B16.47、MSS SP44、ANSI B16.36、ANSI B16.48

アメリカ規格（ANSI）

ドイツ語 (DIN)

英国規格（BS）

DIN: DIN 2527、DIN 2566、DIN 2573、DIN 2576、DIN 2641、DIN 2642、DIN 2655、DIN 2656、DIN 2627、DIN 2628、DIN 2629、DIN 2631、DIN 2632、DIN 2633、DIN 2634、D 2635年、 DIN 2636、DIN 2637、DIN 2638

もう 1 つの規格: AWWA C207。 JP1092-1、GOST12820、JIS B2220; KS B1503、SABS1123; NFE29203; UNI2276

ASTM A182 グレード F22 フランジの用途と用途

アスファルトアップグレード剤。

重油精製所。

原子力発電（ほとんどシームレス）。

石油化学製品と酸。

クロムモリブデン鋼 F22 フランジの輸出先

アイルランド、シンガポール、インドネシア、ウクライナ、サウジアラビア、スペイン、カナダ、米国、ブラジル、タイ、韓国、イラン、インド、エジプト、オマーン、ドバイ、ペルーなど

EN 10204 3.1 および EN 10204 3.2 に基づく材料試験証明書 (MTC)、NACE MR0103 を認証する試験証明書、

学年

C

ん

シ

S

P

クロム

モー

A182 F22

0.05 - 0.15

0.3 - 0.6

0.5

0.03

0.045

0.8 - 1.25

0.044 - 0.65

学年

引張強さ(Mpa)

降伏強さ (Mpa)

伸長 ％

A182 F22

205

415

20

ASME/ANSI B 16.5

スリップオンフランジ、ブラインドフランジ、溶接ネックフランジ、ねじ込みフランジ、ラップジョイントフランジ、ハイハブブラインドフランジ、ソケットウェルド型フランジ、リング式ジョイントフランジ

圧力クラス

150, 300, 400, 600, 900, 1500, 2500

ASME/ANSI B 16.47

溶接ネックフランジ、ブラインドフランジ［シリーズA・B］

圧力クラス

75, 150, 300, 400, 600, 900

ASME/ANSI B 16.36

ねじ込みフランジ、溶接ネックフランジ、スリップオンフランジ

圧力クラス

300, 400, 600, 900, 1500, 2500

BS 4504 セクション 3.1

プレート フランジ、ルーズ プレート フランジ、溶接ネック フランジ、ハブ付きスリップオン フランジ、ハブ付きネジ付きフランジ、ラップ パイプ エンド フランジ、溶接ネック フランジ付きルーズ プレート、ブランク フランジ

圧力クラス

PN 2.5 ～ PN 40

BS4504[パート1]

溶接ネック フランジ、ハブ付きスリップオン ハブ付きネジ付き、プレート フランジ、プレート カラーに溶接されたルース プレート、ブランク フランジ

圧力クラス

PN 2.5 ～ PN 400

BS1560ボス

溶接ネックフランジ、ソケット溶接フランジ、スリップオンフランジ、ブラインドフランジ、ねじ込みボスフランジ、ラップフランジ

圧力クラス

150, 300, 400, 600, 900, 1500, 2500

BS10の

溶接ネックフランジ、プレートスリップオンフランジ、ねじ込みボスフランジ、スリップオンボスフランジ、ブラインドフランジ

テーブル

D, E, F, H

DIN フランジ

DIN 2527、2566、2573、2576、2641、2642、2655、2656、2627、2628、2629、2631、2632、2633、2634、2635、2636、2637、2638、2673

圧力クラス

PN 6 ～ PN 100
