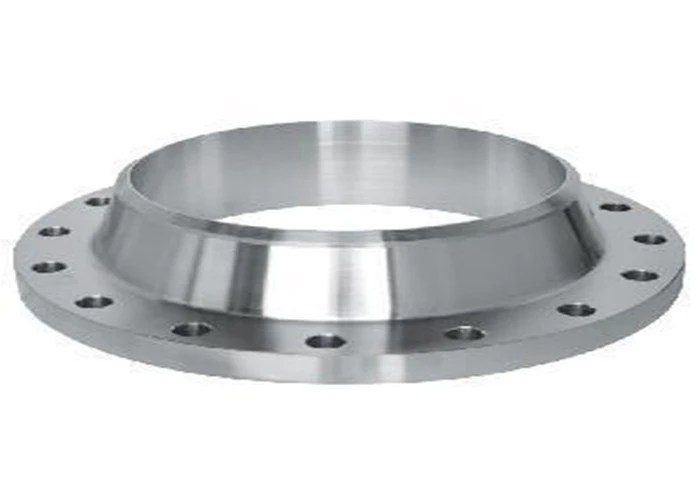

ASME B16.47 シリーズ B フランジ
タイプ: SO、SW、BL、WN、LJ、眼鏡、オリフィスなど。
サイズ: 1/2"-48"、DN10-DN4000
クラス: 75#-2500#、PN6-PN100
規格：ASME、DIN、EN、JIS、BS
ASME B16.47 シリーズ B 26-48" RF FF RTJ デュプレックス 2205 デュプレックス ステンレス鋼フランジ
ASME B16.5、ASME B16.47 シリーズ A、シリーズ B、および API 605 フランジの違いは何ですか?
ASME B16.5 規格は、圧力クラス 150 からクラス 2500 までの NPS 1/2 から NPS 24 メートル/インチの鋼管フランジおよびフランジ付き継手をカバーしています。圧力温度定格、材料、寸法、公差、マーキング、試験、および方法をカバーしています。管フランジおよびフランジ付き継手の開口部の指定について。 溶接ネック フランジとブラインド フランジなどの 2 つの非常に重要なフランジは、配管システムで非常に一般的に使用されます。 「B16.5」または「B16 5」という用語は互換性を持って使用されており、同じ規格を指します。 ただし、標準 ASME B16 5 (ANSI B16 5) は 24 インチまでのサイズのみをカバーします。 より大きなサイズの場合、ASME B16.47 規格は、サイズ NPS 26 ～ NPS 60 および定格クラス 75、150、300、400、600、および900。
1. ASME B16.47 シリーズ A およびシリーズ B フランジの概要
2.ASME B16.47 シリーズ B / API 605 クラス 600 WN
|
公称パイプサイズ |
フランジの外径、O |
WN フランジの最小厚さ、tf |
ハブを通る長さ、Y |
ディアム。 ハブ、Xの |
ハブ径 トップ、A |
レイズドフェイズ径、R |
ボア(XS) |
ボルト円の直径 |
ボルト穴数 |
ボルト穴径 |
最小フィレット半径、r1 |
おおよその相手重量 kg |
|
26 |
890 |
111.2 |
181 |
698 |
660.4 |
727 |
635.0 |
806.4 |
28 |
44.5 |
13 |
259.28 |
|
28 |
950 |
115.9 |
190 |
752 |
711.2 |
784 |
685.8 |
863.6 |
28 |
47.6 |
13 |
299.55 |
|
30 |
1020 |
125.5 |
205 |
806 |
762.0 |
841 |
736.6 |
927.1 |
28 |
50.8 |
13 |
372.00 |
|
32 |
1085 |
130.2 |
216 |
860 |
812.8 |
895 |
787.4 |
984.2 |
28 |
54.0 |
13 |
432.05 |
|
34 |
1160 |
141.3 |
233 |
914 |
863.6 |
953 |
838.2 |
1054.1 |
24 |
60.3 |
14 |
542.78 |
|
36 |
1215 |
146.1 |
243 |
968 |
914.4 |
1010 |
889.0 |
1104.9 |
28 |
60.3 |
14 |
593.49 |
3.二相鋼 2205:ステンレス鋼 - グレード 2205 二相 (UNS S32205)
二相 2205 ステンレス鋼 (フェライト系とオーステナイト系の両方) は、良好な耐食性と強度が必要な用途に広く使用されています。 2205 デュプレックス WNRF フランジは、多くの修正を経て UNS S32205 となり、1996 年に承認されました。デュプレックス スチール 2205 工業用フランジは、より高い耐腐食性を備えています。 300 度を超える温度では、二相鋼 2205 RTJ フランジの脆い微細成分が析出し、-50 度未満の温度では微細成分が延性から脆性への転移を起こします。 したがって、このグレードのステンレス鋼はこれらの温度での使用には適していません。
プロパティf UNS S32205 フランジは私です以下の表に記載されているのは、ASTM A240 または A240M のプレート、シート、コイルなどの平坦な圧延製品に関するものです。 これらは、バーやパイプなどの他の製品では均一ではない場合があります。
|
学年 |
C |
ん |
シ |
P |
S |
クロム |
モー |
ニ |
N |
|
|
2205 (S31803) |
分 マックス |
- 0.030 |
- 2.00 |
- 1.00 |
- 0.030 |
- 0.020 |
21.0 23.0 |
2.5 3.5 |
4.5 6.5 |
0.08 0.20 |
|
2205 (S32205) |
分 マックス |
- 0.030 |
- 2.00 |
- 1.00 |
- 0.030 |
- 0.020 |
22.0 23.0 |
3.0 3.5 |
4.5 6.5 |
0.14 0.20 |
|
学年 |
引張強度 |
降伏強さ |
伸長 |
硬度 |
|
|
ロックウェル C (HR C) |
ブリネル (HB)) |
||||
|
2205 |
621 |
448 |
25 |
最大31個 |
最大293 |
表 3 – 2205 グレードのステンレス鋼の物理的特性
|
学年 |
密度 |
弾性のある (GPa) |
平均熱係数 |
熱の |
明確 (J/kg.K) |
電気 |
|||
|
0-100度 |
0-315度 |
0-538度 |
100度で |
500度で |
|||||
|
2205 |
782 |
190 |
13.7 |
14.2 |
- |
19 |
- |
418 |
850 |
表 4 - 2205 グレードのステンレス鋼のグレード仕様の比較
|
学年 |
国連ティエス |
オールドブリティッシュ |
ユーロノーム |
スウェーデンの 親衛隊 |
日本 JIS |
||
|
理学士 |
えん |
いいえ |
名前 |
||||
|
2205 |
S31803 / S32205 |
318S13 |
- |
1.4462 |
X2CrNiMoN22-5-3 |
2377 |
SUS329J3L |
|
学年 |
グレードを選んだ理由 |
|
904L |
同等の耐食性と低い強度を備えた、より優れた成形性が必要です。 |
|
UR52Nプラス |
高温海水に対する耐性など、高い耐腐食性が必要です。 |
|
6パーセントモリブデン |
より高い耐食性が必要ですが、強度は低くなり、成形性は向上します。 |
|
316L |
2205のような高い耐食性と強度は必要ありません。 316Lの方が低コストです。 |
溶接
過剰なフェライトをもたらす溶加材を使用しない溶接を除いて、ほとんどの標準的な溶接方法がこのグレードに適しています。 AS 1554.6 は、溶着金属が適切なバランスのとれた二相構造を持つように、2209 ロッドまたは電極を使用した 2205 の溶接を事前に認定しています。
シールドガスに窒素を追加すると、適切なオーステナイトが構造に確実に追加されます。 入熱は低いレベルに維持する必要があり、前熱や後熱の使用は避けなければなりません。 このグレードの熱膨張係数は低いです。 したがって、歪みと応力はオーステナイトグレードよりも小さくなります。
このグレードの製造は強度にも影響されます。 このグレードの曲げ成形には、より大きな能力の設備が必要です。 グレード 2205 の延性はオーステナイトグレードよりも低くなります。 したがって、このグレードでは冷間圧造はできません。 この材種で冷間圧造を行うには、中間焼鈍を行う必要があります。
二相鋼グレード 2205 の典型的な用途のいくつかを以下に示します。
-
石油とガスの探査
-
加工設備
-
輸送、保管、化学処理
-
高塩化物および海洋環境
-
抄紙機、酒タンク、パルプおよび紙蒸解釜
