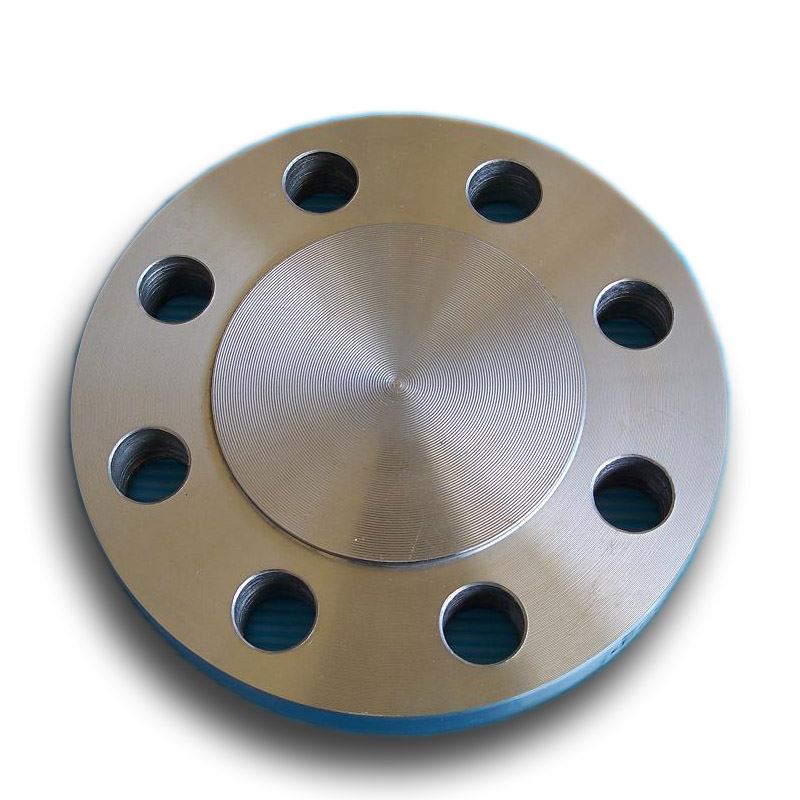

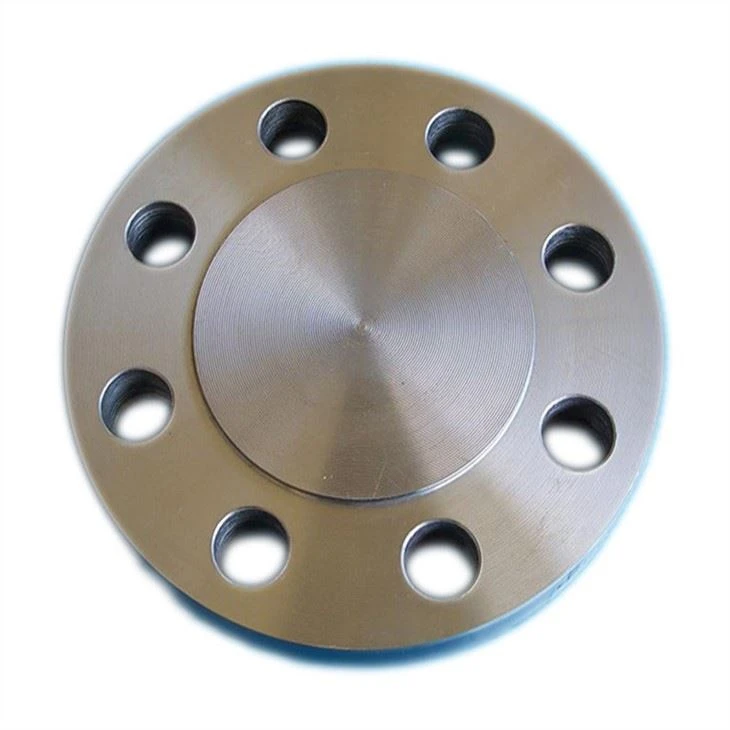

モネル 400 フランジ
モネル-400-フランジ
モネル-400-フランジ
モネル 400 フランジは主に様々な産業用途に使用されています。これらのフランジは、優れた品質を備えています。フランジは、基本的に臨界および厳しい気候条件に適した高性能銅ニッケル合金です。フランジは酸性環境に対して優れた強度と耐性を有します。これまで以上に、これらは良好な熱伝導性と延性を示しています。この合金は、良好な特性を維持し、氷点下の温度で良好なパフォーマンスを行うことができます。したがって、これらのフランジは、冷たい作業プロセスのために硬化します。これらのフランジは、パイプに溶接されているスタブ端と、その後ろに緩んでいるフランジを使用します。これらのフランジは、簡単に整列して組み立てるため、低圧の目的に最適です。
2.ASME SB564 モネル 400 フランジの同等グレード
| 標準 | Uns | ウェルクストフ NR. | アフノール | Ja | Jis | Bs | Gost |
| モネル 400 | N04400 | 2.4360 | NU-30M | ニクー30フェ | NW 4400 | NA 13 | МНЖМц 28-2,5-1,5 |
仕様：ASTM B564 / アスメ SB564
寸法：ANSI/ASME B16.5、B 16.47シリーズA&B、B16.48、BS4504、BS 10、EN-1092、DINなど
標準：ANSIフランジ、ASMEフランジ、BSフランジ、DINフランジ、ENフランジなど
サイズ：1/2" (15 NB) から 48" (1200NB)
クラス/圧力:150#、300#、600#、900#、1500#、2500#、PN6、PN10、PN16、PN25、PN40、PN64など。
フランジフェイスタイプ:フラットフェイス(FF)、上面(RF)、リングタイプジョイント(RTJ)
フォーム：フランジ、ソケット溶接フランジ、フォーグリングフランジ、ブラインドフランジ、溶接ネックフランジ、リングタイプジョイントフランジ、スペクタクルブラインドフランジ、還元フランジ、ネジ/ねじフランジ、舌とグルーヴフランジ、ロングウェルドネックフランジ、プレートフランジ、フラットフェイスフランジ、ASME B16.5フランジをスリップ。

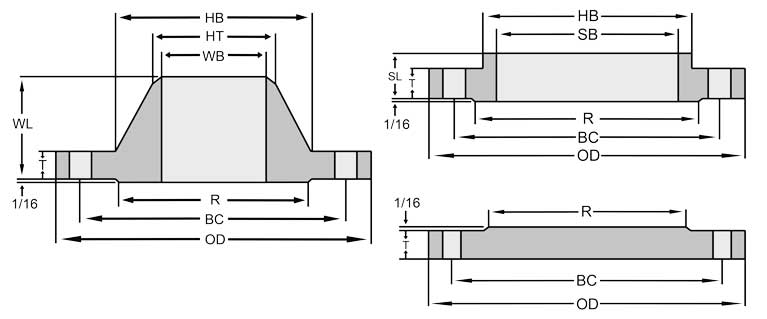

3.モネル合金400フランジの寸法
4.ANSI B16.9 モネル 400 フランジの重量表
標準 | クラス | 直径 | ボルト円直径 | ボルトの数 | ボルトサイズ | ボルト穴の直径 |
|---|---|---|---|---|---|---|
AS4087 フランジ | PN14 フランジ | 95 | 67 | 4 | M12 | 14 |
AS 2129 フランジ
| テーブル C フランジ | 95 | 67 | 4 | 13 | 14 |
テーブル D フランジ | 95 | 67 | 4 | 13 | 14 | |
テーブル E フランジ | 95 | 67 | 4 | 13 | 14 | |
テーブル F フランジ | 95 | 67 | 4 | 13 | 14 | |
テーブル H フランジ | 114 | 83 | 4 | 16 | 17 | |
テーブル J フランジ | 114 | 83 | 4 | 16 | 17 | |
ANSI B16.5 フランジ
| ANSI 150フランジ | 89 | 60 | 4 | 13 | 16 |
ANSI 300フランジ | 95 | 67 | 4 | 13 | 16 | |
ANSI 600 フランジ | 95 | 67 | 4 | 13 | 16 | |
ANSI 900 フランジ | 121 | 83 | 4 | 19 | 22 | |
ANSI 1500 フランジ | 121 | 83 | 4 | 19 | 22 | |
ISO 7005 (DIN) フランジ
| PN6フランジ | 80 | 55 | 4 | M10 | 11 |
PN10フランジ | 95 | 65 | 4 | M12 | 14 | |
PN16 フランジ | 95 | 65 | 4 | M12 | 14 | |
PN20 フランジ | 90 | 60.5 | 4 | M14 | 16 | |
PN25 フランジ | 95 | 65 | 4 | M12 | 14 | |
PN40フランジ | 95 | 65 | 4 | M12 | 14 |

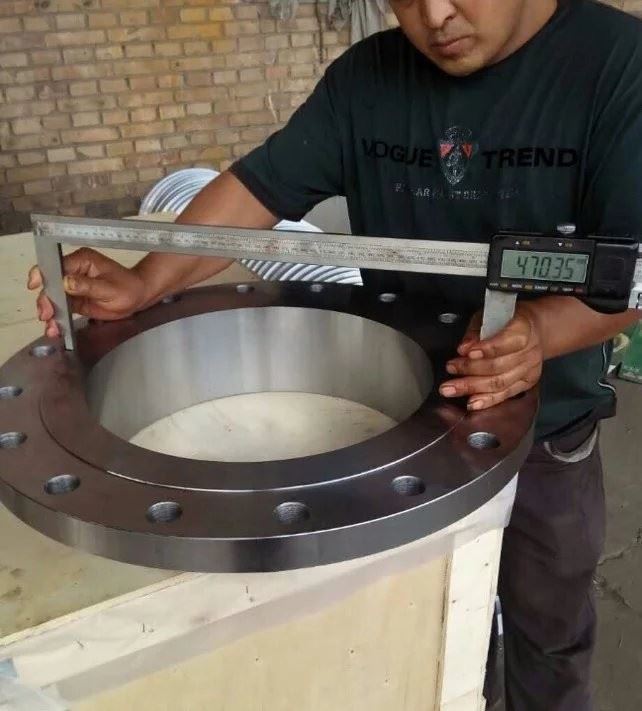

5.写真を表示する
