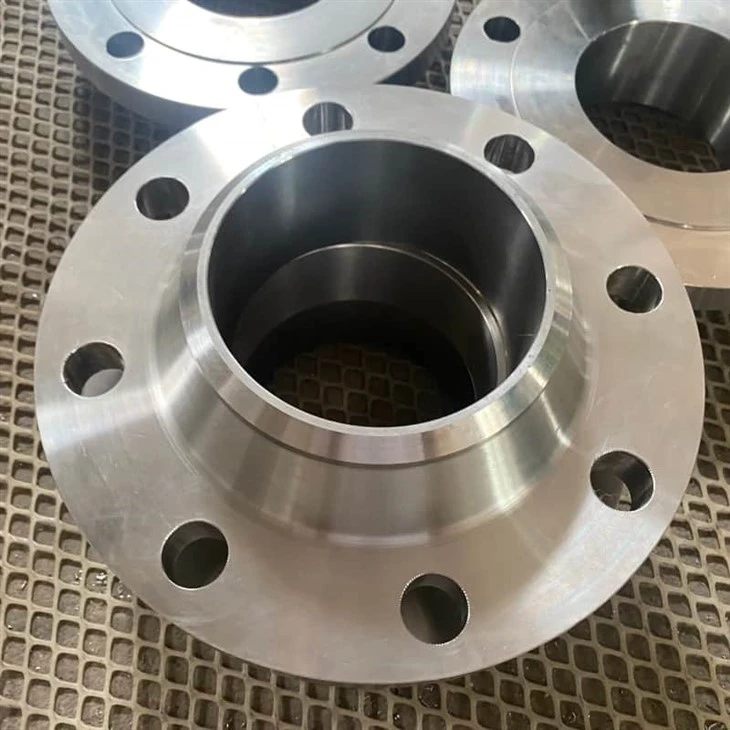

ASME B16.47 シリーズ A 溶接ネック フランジ|26インチ～48インチ RF FF RTJ サプライヤー
タイプ: WN フランジ、BL など。
材質: ASTM / ASME A/SA 105 ASTM / ASME A 350 、ASTM A 181 LF 2 / A516 Gr.70 A36、A694 F42、F46、F52、F60、F65
サイズ: 26"-60"
クラス: 75#-2500#、PN6-PN100
標準: ASME、DIN、EN、JIS、BS
Zhengzhou Huitong Pipeline Equipment Co., Ltd. は、ASME B16.47 シリーズ A 溶接ネック フランジの大手メーカーおよびサプライヤーの 1 つです。中国の 26 インチ～48 インチ RF FF RTJ サプライヤー。 ASME B16.47 シリーズ A 溶接ネック フランジ|ご購入を心より歓迎いたします。 26インチ～48インチのRF FF RTJのサプライヤー。当社工場ではカスタマイズのご注文も受け付けております。競争力のある価格と優れたサービスをご自由にお楽しみください。
ASME B16.47 シリーズ A 溶接ネック フランジの価格 2026|26インチ～48インチ RF FF RTJ サプライヤー
ウェルドネック フランジは高圧配管システムに不可欠なコンポーネントです。ASME B16.47 フランジの価格は、サイズ（26 インチ～48 インチ）、圧力クラス（150#～900#）、材料グレード（304/304L、316/316L）に応じて、1 個あたり $35～$280 です。{0}テーパーハブの高強度と信頼性の高いシールで知られており、石油・ガスパイプライン、海洋プラットフォーム、石油化学プラント、電力施設で広く使用されています。
🔥 ASME B16.47 シリーズ A 溶接ネック フランジの価格/コスト 2026
| サイズ | 圧力クラス | 対面 | 約重さ | 価格帯 |
| 26インチ | 150# | RF/FF | 150～250kg | $8-$15/kg |
| 26インチ | 600# | RF/RTJ | 300～450kg | $12-$22/kg |
| 30インチ | 300# | RF | 250～400kg | $10～$18/kg |
| 36インチ | 600# | RTJ | 500～750kg | $15-$28/kg |
| 42インチ | 900# | RTJ | 800～1200kg | $20-$35/kg |
| 48インチ | 900# | RTJ | 1000～1500kg | $22-$38/kg |
実際の価格は、材質、重量、NDT 要件、数量によって決まります。
ASME B16.47 シリーズ A 溶接ネック フランジ:
ASME B16.47 は、米国機械学会が発行した規格で、大径の鋼製フランジの要件を規定しています。この規格の対象となる特定のタイプのフランジの 1 つは、溶接ネック フランジです。
溶接ネックフランジパイプと機器を接続する配管システムで使用されます。これらは通常、パイプが大きな応力に耐える必要がある高圧用途で使用されます。-のWNフランジ盛り上がったネックを備えた丸いプレートで構成されます。ネックはプレートから突き出たフランジの一部です。盛り上がったネックにより、フランジとパイプ間の溶接が容易になります。
ASME B16.47 は、次の寸法と公差を指定します。ウェルドネックフランジ。寸法には、外径 (OD)、内径 (ID)、ボルト穴の直径、フランジの厚さが含まれます。公差は、次のことを保証するために定義されています。フランジボルト穴の位置が正しく揃っていること、フランジ面の平面度が均一であることなど、組立に必要な要件を満たしています。
ASME B16.47 フランジの説明
クラス/圧力:150#、300#、400#、600#、900#
標準:ANSI フランジ、ASME フランジ、BS フランジ、DIN フランジ、EN フランジなど。
検査:EN 10204 3.1 / 3.2
テスト: PMI、UT、ハイドロテスト (必要な場合)
ASME B16.47 シリーズ A 溶接ネック フランジとは何ですか?
ASME B16.47 シリーズ A 溶接ネック フランジは、NPS 26 から NPS 60 までのパイプ サイズ向けに設計された大径の鍛造フランジです。
溶接ネックの設計により、テーパーハブを通じて優れた応力分散が実現され、これらのフランジは高圧および高温の配管システムに適しています。{0}{1}
代表的な材料:
| 材質グレード | 標準 | アプリケーション |
| ASTM A105 | 炭素鋼 | 一般プロセス配管 |
| ASTM A694 F42/F52/F60/F65/F70 | 高降伏点炭素鋼 | オイル＆ガストランスミッション |
| ASTM A182 F304/F304L | ステンレス鋼 | 腐食性サービス |
| ASTM A182 F316/F316L | ステンレス鋼 | 化学および海洋 |
| ASTM A182 F51/F60 | 二相ステンレス鋼 | 沖合海水 |
| ASTM A182 F53/F55 | スーパーデュプレックス | 高塩化物環境 |
| ASTM B564 UNS N06625 | インコネル625 | 重度の腐食 |
ASME B16.47 シリーズ A クラス 900 WN フランジの寸法
| NPS | パイプ外径 | フランジ外径 | ハブの長さ | 約ハブベースの直径 |
| 26" | 660.4 | 1085 | 292.35 | 775 |
| 30" | 762 | 1230 | 317.35 | 889 |
| 36" | 914.4 | 1460 | 368.35 | 1064 |
| 42" | 1066.8 | 1560 | 377.35 | 1176 |
| 48" | 1219.2 | 1785 | 425.35 | 1343 |
(すべての寸法は mm) 寸法について詳しくは、以下をご覧ください。ASME B16.47 A
ASME B16.47 シリーズ A クラス 150 フランジの寸法
| 呼び径 | 外径(OD) | 分。厚さ[注1] – WNF | 分。厚み[注1] – ブラインド | ハブを通る長さ | ハブ径ベース[注2](X) | ハブ径トップ | 上げ面径 | 穴あけ - ボルト円径 | 穴あけ – ボルト穴の数 | 穴あけ – 直径ボルト穴の | 直径ボルトの | 分。フィレット半径(r1) |
| (TF) | (TF) | (Y) | (A | (R) | ||||||||
| 26 | 34.25 | 2.63 | 2.63 | 4.69 | 26.62 | 26 | 29.5 | 31.75 | 24 | 13⁄8 | 11⁄4 | 0.38 |
| 28 | 36.5 | 2.75 | 2.75 | 4.88 | 28.62 | 28 | 31.5 | 34 | 28 | 13⁄8 | 11⁄4 | 0.44 |
| 30 | 38.75 | 2.88 | 2.88 | 5.32 | 30.75 | 30 | 33.75 | 36 | 28 | 13⁄8 | 11⁄4 | 0.44 |
| 32 | 41.75 | 3.13 | 3.13 | 5.63 | 32.75 | 32 | 36 | 38.5 | 28 | 15⁄8 | 11⁄2 | 0.44 |
| 34 | 43.75 | 3.19 | 3.19 | 5.82 | 34.75 | 34 | 38 | 40.5 | 32 | 15⁄8 | 11⁄2 | 0.5 |
| 36 | 46 | 3.5 | 3.5 | 6.13 | 36.75 | 36 | 40.25 | 42.75 | 32 | 15⁄8 | 11⁄2 | 0.5 |
| 38 | 48.75 | 3.38 | 3.38 | 6.13 | 39 | 38 | 42.25 | 45.25 | 32 | 15⁄8 | 11⁄2 | 0.5 |
| 40 | 50.75 | 3.5 | 3.5 | 6.38 | 41 | 40 | 44.25 | 47.25 | 36 | 15⁄8 | 11⁄2 | 0.5 |
| 42 | 53 | 3.75 | 3.75 | 6.69 | 43 | 42 | 47 | 49.5 | 36 | 15⁄8 | 11⁄2 | 0.5 |
| 44 | 55.25 | 3.94 | 3.94 | 6.94 | 45 | 44 | 49 | 51.75 | 40 | 15⁄8 | 11⁄2 | 0.5 |
| 46 | 57.25 | 4 | 4 | 7.25 | 47.12 | 46 | 51 | 53.75 | 40 | 15⁄8 | 11⁄2 | 0.5 |
| 48 | 59.5 | 4.19 | 4.19 | 7.5 | 49.12 | 48 | 53.5 | 56 | 44 | 15⁄8 | 11⁄2 | 0.5 |
| 50 | 61.75 | 4.32 | 4.32 | 7.94 | 51.25 | 50 | 55.5 | 58.25 | 44 | 17⁄8 | 13⁄4 | 0.5 |
| 52 | 64 | 4.5 | 4.5 | 8.19 | 53.25 | 52 | 57.5 | 60.5 | 44 | 17⁄8 | 13⁄4 | 0.5 |
| 54 | 66.25 | 4.69 | 4.69 | 8.44 | 55.25 | 54 | 59.5 | 62.75 | 44 | 17⁄8 | 13⁄4 | 0.5 |
| 56 | 68.75 | 4.82 | 4.82 | 8.94 | 57.38 | 56 | 62 | 65 | 48 | 17⁄8 | 13⁄4 | 0.5 |
| 58 | 71 | 5 | 5 | 9.19 | 59.38 | 58 | 64 | 67.25 | 48 | 17⁄8 | 13⁄4 | 0.5 |
| 60 | 73 | 5.13 | 5.13 | 9.38 | 61.38 | 60 | 66 | 69.25 | 52 | 17⁄8 | 13⁄4 | 0.5 |
寸法はインチ単位です。
1) 最小フランジ厚さには、凸面厚さは含まれません。
2) この寸法は、ストレートまたはテーパー状のハブの大端用です。
3) 溶接ネック穴/ID は購入者が指定します。
4) その他の詳細および公差については、仕様を参照してください。
シリーズAとシリーズB
| アイテム | シリーズA | シリーズB |
| オリジナル規格 | MSS SP-44 | API 605 |
| デザイン | 大きいフランジ | コンパクトフランジ |
| 重さ | より高い | より低い |
| ボルト | 少ないながらも大きい | もっと小さくても |
| 応用 | パイプラインプロジェクト | スペースが限られたシステム |
シリーズAそしてシリーズBは交換不可能寸法やボルトパターンが異なるため。シリーズ A フランジは通常、シリーズ B に比べて外径が大きく、構造が重いため、機械的強度が高くなります。
RF vs FF vs RTJ
| タイプ | 特徴 | 最優秀アプリケーション |
| RFレイズドフェイス/FF | 最も一般的なシーリング設計 | 石油、ガス、化学薬品 |
| FF フラットフェイス / FF | 完全な接触面 | 鋳造装置、低圧 |
| RTJ リングタイプジョイント / RTJ | 金属-間-のシール | 高圧600#/900# |
のためにクラス600およびクラス900の大口径パイプライン、通常は RTJ が優先されます
耐食性
| 環境 | 推奨素材 |
| 乾燥天然ガス | ASTM A105 |
| 酸性ガス (H₂S) | ASTM A694 F65+ NACE MR0175 準拠 |
| 海水 | デュプレックス 2205 / スーパー デュプレックス 2507 |
| 塩化物化学サービス | 316L/254SMO |
| 酸性薬品サービス | アロイ625 / ハステロイ |
材質の選択は使用環境に大きく依存します。
当社を選ぶ理由
1.ワンストップサービス、単一ソース。-
2.MOQはありません。
3.最高の品質、競争力のある価格
4.素早い返信。
5.-時間通りの配達
6.専門の販売および技術チーム。
溶接と製作
ネックフランジの溶接手順
- 材質検証
- フランジ加工
- パイプの位置合わせ
- ルート溶接
- 充填およびキャップ溶接
- NDT検査
溶接の失敗を避けるにはどうすればよいですか?
| 失敗 | 原因 | 防止 |
| ひび割れ | 間違ったフィラーメタル | 合金の化学的性質を一致させる |
| ねじれ | 過剰な入熱 | 溶接シーケンスの制御 |
| 漏れ | アライメント不良 | フランジの取り付けを確認してください- |
| 感作 | 過剰な温度 | 低炭素グレードを使用する |
肉厚が 19mm を超える場合は、水素脆化を避けるために必ず溶接後熱処理 (PWHT) を実行してください。-
現実世界のエンジニアリング体験-
エンジニアが大規模パイプラインのネックフランジの溶接を好むのはなぜですか?
大口径配管の経験：
- 熱膨張
- 圧力変動
- 振動
溶接ネック フランジのテーパ付きハブにより、応力が徐々にパイプ壁に伝達されます。
スリップオン フランジと比較して、WN フランジには次のような特徴があります。{0}
- 耐疲労性の向上
- より高い圧力能力
- 長期的な信頼性の向上-
RTJ フランジの一般的な問題
現場で頻繁に議論される問題は、RTJ シールの失敗です。
典型的な原因:
- リング溝の損傷
- ガスケットの硬さが間違っている
- 取り付け時のズレ
- ボルトの締め付け順序が間違っている
エンジニアはよく次のことを確認することを推奨します。
- 溝表面状態
- リングガスケット材質
- ボルトトルク記録
{0}}大型 RTJ フランジに関する実際のエンジニアリングの議論では、シール性能がフランジ規格への準拠だけでなく、取り付け位置の調整や組み立ての制御にも依存することが浮き彫りになっています。

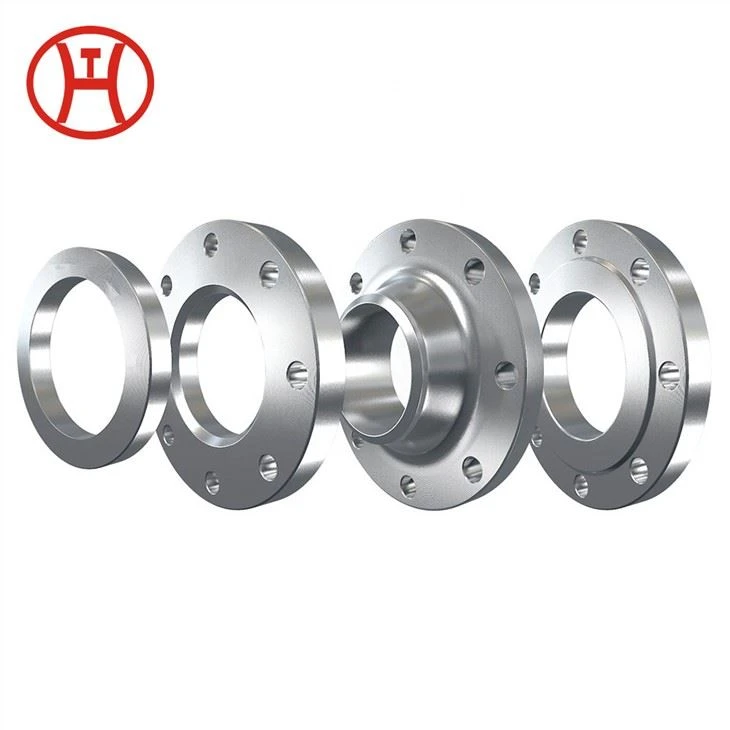

利用可能なフランジ形状
- 溶接ネックフランジ
- ブラインドフランジ
- スリップオン フランジ-
- ソケットウェルドフランジ
- ねじ付きフランジ
- 重ね継手フランジ
- メガネブラインドフランジ
- スペーサー＆スペード
よくある質問：
Q1: ASME B16.47 シリーズ A 溶接ネック フランジの 2026 年の価格はいくらですか?
A: 一般的な価格は次のとおりです。$8 ～ $38/kgサイズ、圧力クラス、材質、および表面のタイプによって異なります。炭素鋼フランジは安価ですが、二相フランジおよびニッケル合金バージョンは高価です。
Q2: ASME B16.47 シリーズ A フランジとシリーズ B フランジの違いは何ですか?
A: シリーズ A のフランジは外寸が大きくなり、ボルトの数が少なくなり、重くなっています。シリーズ B フランジはよりコンパクトです。ボルトパターンが異なるため、そのまま交換することはできません。
Q3: 高圧パイプラインには RF フランジまたは RTJ フランジを選択する必要がありますか?-
A: クラス 600 および 900 の圧力システムの場合は、金属リング ガスケットが厳しい条件下でも信頼性の高いシールを提供するため、通常 RTJ が推奨されます。
Q4: 海水パイプラインのフランジに最適な材質はどれですか?
A: Duplex 2205 および Super Duplex 2507 は、標準のステンレス鋼よりも塩化物孔食や応力腐食割れに対する耐性が優れているため、一般的に選択されます。
Q5: エンジニアはどのような場合に B16.5 フランジの代わりに ASME B16.47 を使用する必要がありますか?
A: ASME B16.47 は、NPS 26 から NPS 60 までの大口径パイプラインに使用する必要があります。 ASME B16.5 は、通常、NPS 1/2 から NPS 24 に使用されます。
Q6: RTJフランジに使用されるガスケットは何ですか?
A: 楕円形または八角形の金属リングガスケットが一般的に使用されます。
Q7: 48 インチ溶接ネック フランジを使用している業界は何ですか?
- LNGプラント
- ガスパイプライン
- 製油所
- 海洋施設
