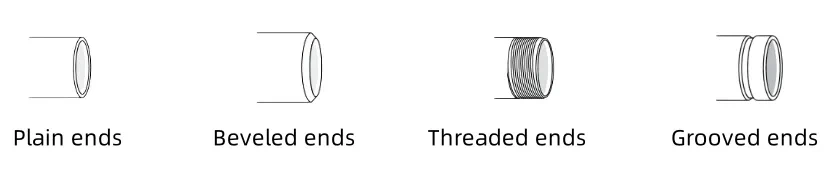

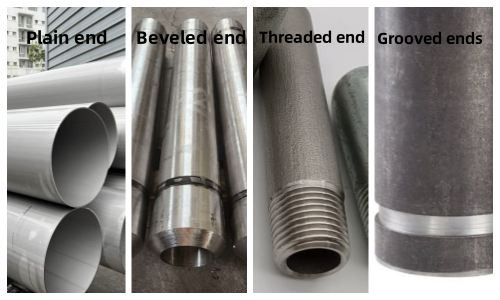

一般的なパイプ端のタイプ:

・プレーンエンド（PE）：プレーンエンドは通常、より小さい直径に使用され、スリップオン フランジとソケット溶接継手が必要です。{0}}プレーンエンドは、ステンレス、二相パイプ、ニッケル合金パイプでも一般的です-

· ベベルエンド (BE):これは最も一般的なパイプ エンド タイプです (ベベル エンド パイプは溶接によって接合されます)。

· ねじ端 (TE):ネジ付き端部 (石油化学パイプの ASME B1.20.1 によると通常 NPT) にはネジ付き継手とフランジが必要で、小型のパイプラインまたはガス ラインに使用されます。

· ネジ付き端と結合端(T&C)、一般にガス分配に使用されます

· 溝付き端部 (Victaulic パイプの例):これらは迅速な接続を可能にするパイプであり、重要でないアプリケーションに使用されます。-

面取り端、ねじ切り端、平坦端、溝付き端の比較

エンドタイプ	繋がり	圧力定格	インストール速度	応用
面取り(BE)	突合せ溶接	最高	遅い（溶接が必要）	石油とガスのパイプライン
ねじ込み(TE)	ねじ切り	中/低	速い	水道/ガス事業
無地(PE)	ソケットウェルド	ハイ（小口径）	中くらい	化学処理
溝付き	機械的カップリング	中くらい	最速	消火用スプリンクラー / HVAC

プレーン、面取り、ねじ切り、溝付きパイプ端

パイプエンドの接続と用途

パイプエンドタイプ	繋がり	アプリケーション
プレーンエンド(PE)	スリップオン フランジ、ソケット-継手	給排水、一般工業用配管
ベベルエンド (BE)	溶接ネック フランジ、-突合せ溶接継手、	大-直径高圧-パイプライン
ねじ端 (TE)	ねじ込み継手、カップリング、ねじ込みフランジ	小口径-+ 低圧-+ 素早い接続-
溝付きエンド	メカニカルカップリング、ガスケット、クランプ	冷暖房空調設備室、防火設備

「パイプエンド」という用語は、パイプの末端がどのように仕上げられているかを指します。

1.ベベルエンド(BE END)

ベベルエンド (BE):ASME B16.25 による標準角度 37.5 度 (±2.5 度)。

ベベルは、別のサーフェスに対して直角 (垂直) ではないサーフェスです。パイプのベベルの標準角度は 37.5 度ですが、他の標準以外の角度も作成できます。パイプまたはチューブの面取りは、溶接のために端を準備することです。ただし、安全性や美観上の理由から、切断端のバリ取りにも使用できます。ベベルエンドは図面上では BE と略記されます。



面取りプロセスは一般に自動化されています。これは、パイプ面取り機は、パイプを手で研削したり、火炎切断したり、旋盤で回転させたりするよりもはるかに速く面取りを行うことができるためです。さらに、自動化されたプロセスにより、毎回正確かつ一貫したパイプのベベルが得られます。自動化されたプロセスは、オペレーターがパイプの面取りを行うときと同じ危険にさらされないため、はるかに安全です。



これは最も一般的に使用される端であり、パイプ、パイプニップル、およびスエージニップルに使用されます。



2. ねじ端 (TE END)

ねじ端 (TE): ASME B1.20.1 に従って、NPT または BSP ねじを形成するように機械加工されます。片端ネジ (TOE) または両端ネジ (TBE)。

通常、3 インチ以下のパイプに使用されるねじ接続は、ねじ込みパイプと呼ばれます。パイプの端にテーパ状の溝が刻まれているため、溶接やその他の恒久的な取り付け手段を使用せずに、ねじ込みパイプとねじ込み継手を簡単に組み立てることができます。米国では、標準のパイプねじは National Pipe Thread (NPT) です。その理由は、NPT 接続が組み立てられるにつれて、プロセスでの漏れがますます困難になるためです。NPT パイプの標準テーパは、すべてのパイプで 3/4 インチです。足。図面上では、Threaded End は TE と略されます。

ねじ込み継手には雄ねじまたは雌ねじがあります。おねじはパイプまたは継手の外側に切り込まれ、雌ねじは継手の内側に切り込まれます。ねじ込みパイプと継手は組み立てられるため、2 つの部分が一緒に引っ張られます。互いに引っ張られる距離は、ねじのかみ合いと呼ばれます。

3. プレーンエンド(PE END)

プレーンエンド (PE): 軸に対して直角に 90 度に切断され、面取りやねじ切りのない鋼管。

ペインエンドパイプは、パイプ経路に対して直角に90度に切断されたパイプです。パイプが面取り端ではなくプレーン端として指定される理由は、パイプがソケット溶接接続で使用される場合、またはスリップオン フランジで使用される場合です。-。

4. Grooved Ends (GE END) – スピードキング

2026 年にトレンドになる理由: 防火および HVAC システムの最速の設置。

ROI 係数: 従来の溶接と比較して労働時間を最大 40% 削減します。



パイプエンドの略語

• PE – プレーンエンド

• BE – ベベルエンド

• TE – ねじ端

• GE – 溝付きエンド

• PBE – プレーン両端

• BBE – 両端をベベル

• TBE – 両端ねじ

• T&C – ねじ込み式および結合式

• POE/TOE/BOE – プレーン/ネジ付き/面取りされた片端

• FE – フランジ付きエンド

• SE – ソケットエンド

管端の種類の一般的な略称は次のとおりです。一般に管ニップルを図面上に記載する際に使用します。



パイプ端面図

パイプの長さ



鋼管の長さを指定するために使用される用語は次のとおりです。

· "SRL" ("単一のランダムな長さ"):パイプのサイズが 5 ～ 7 メートルの間のランダムなサイズであることを意味します。一般に、直径 2 インチ未満のパイプは SRL、つまりより短い（または半分の寸法）大口径パイプで製造されます。

· 「DRL」(ランダムな2倍の長さ):つまり、パイプのサイズは 11 ～ 13 メートルの間で任意です。直径 2 インチを超えるパイプは DRL サイズで利用可能です

· カット長さ:パイプはプロジェクトの仕様に従って切断されます。カスタム サイズは、設置現場での溶接コストを節約するために使用されます。

よくある質問：

1. 工業用配管で使用される最も一般的なパイプ端のタイプは何ですか?

パイプ端の 4 つの主要なタイプは、プレーン エンド (PE)、ベベル エンド (BE)、ネジ付きエンド (TE)、および溝付きエンド (GE) です。

2. プレーンエンドパイプとベベルエンドパイプの違いは何ですか?

• プレーン エンド（PE）は、溶接または機械的接続を目的として、垂直に直角に切断された鋼管です。{0}}小径パイプに適しています。-

• ベベルエンド（BE）とは、特定の角度（通常は 30 度または 37.5 度）で行われるカットを指し、溶接用の V- 形の溝を形成します。大口径、高圧-の配管システムに適しています。-

3. 面取り継手のプレーンエンドパイプを使用できますか?

技術的にはそうですが、現場での面取りが必要です。-高圧システムの場合は、ASME 規格に確実に準拠するために、工場で面取りされた端を購入することをお勧めします。{{3}

4. 4 インチの水道管で最もコスト効率の高いパイプ端は何ですか?{1}

重要でない給水ラインの場合、人件費の削減とメンテナンスの容易さにより、溝付き端が最もコスト効率が高くなります。{0}{1}

5. プレーンエンドではなくベベルエンド (BE) を選択する必要があるのはどのような場合ですか?

突合せ溶接が必要なシステムにはベベルエンドを選択してください。-通常は直径 2 インチを超えるパイプの場合です。 37.5 度のベベルにより「V」溝が形成され、完全溶け込み溶接が可能になります。-

6. ネジ端 (TE) は高圧ガス ラインに対して信頼性がありますか?-

一般的には、いいえ。ねじ端は、高圧または熱サイクル下で漏れが発生しやすくなります。ねじ接続は通常、低圧、小口径 (2 インチ以下) のユーティリティ ラインに限定されます。-

7. ASTM A106 または A312 パイプの標準ベベル角度はどれくらいですか?

ASME B16.25 によると、標準ベベル角度は 37.5 度 (±2.5 度)、ルート面は 1.6 mm (1/16 インチ) です。

8. ネジ付きエンド パイプは、ベベル エンド パイプよりも取り付けが安価ですか?

小径パイプの労働力に関して言えば、そうです。-ねじ端には熟練した溶接工は必要ありません。

9. 配管仕様の「BBE」と「TBE」は何を意味しますか?

BBE: 両端が面取りされています。

TBE: 両端がねじ切りされています。

PBE: プレーン両端。

10. 海洋環境ではどのパイプ端がステンレス鋼 316L に最適ですか?

ベベルエンド (突合せ溶接) は、オフショア 316L 用途に優れています。シームレスで密閉された接合部を提供します。

11. NPT ねじ端と BSPT ねじ端の違いは何ですか?

NPT (National Pipe Taper) はねじ角度 60 度の北米規格であり、BSPT (British Standard Pipe Taper) はヨーロッパ/アジアで一般的で角度 55 度です。

参照規格

ASTM A312：シームレス・溶接・重冷間加工オーステナイト系ステンレス鋼管の標準仕様

ASTM A106: 高温用継目無炭素鋼鋼管の標準規格-

ASME B36.10: 高温または低温および低温用の溶接および継ぎ目なし鍛鋼管の仕様。

ASME B36.19：ステンレス鋼管の仕様

鋼管サプライヤー

HTパイプは鋼管15年以上の経験を持つサプライヤー。当社は、PE、BE、TE、TBE、T&C、GE、FE などを含むさまざまなパイプ端仕上げ-とカスタマイズされたサービスを提供しています。-ステンレス鋼管、ニッケル合金管、炭素鋼管を供給しております。いつでもご連絡お待ちしております！
